携程网深圳分公司鸿隆机房弱电改造项目

来源: | 发布日期:2021-03-30

携程深圳分公司鸿隆、怡化办公室改造的弱电工程,项目位于深圳市罗湖区和平路3001号鸿隆世纪广场A座23楼和南山区后海大道2388号怡化金融科技大厦8楼。本项目施工范围包括但不限于机房改造、门禁安防系统、会议室系统及综合布线、办公室弱电综合布线等内容。

携程网机房弱电工程

办公室弱电工程施工

本项目新建座席、无线网络、特殊功能信息点(门禁、安防、视频等),总数约700个网络弱电信息点、40个视频监控信息点、10个门禁信息点的水平布线工作:

实施内容包含弱电线缆敷设;座席新增面板安装;座席及机柜配线架的端接;座席及配架标签标识。网络布线必须经过专业测试仪表FLUKE测试,勘察现场,评估甲方提供的桥架、线缆、管槽施工图纸是否满足施工要求,并配合甲方完成桥架施工图纸。每个办公区坐席均配备两个信息点位(1个网络点,1个IP电话语音信息点);所有办公座席区信息插座必须进行统一、有序编号,信息插座/面板编号要和机房内配线架(或类似功能的设备)上点位编号一一对应。

携程网机房弱电工程

会议室安装投影仪支架,并敷设投影仪专用的VGA、HDMI、音频线缆以及相应的接插头和插座。投影支架预留位置距投影面4米左右,应居中布置,具体位置请与甲方根据会议室实际环境及设备性能再确认。所有信息点位插座(包括网络和语音)均采用超五类信息插座,能够满足高速数据及语音信号的传输,电气性能达到超五类标准要求。综合布线系统采用超五类非屏蔽双绞线,必须符合超五类TIA/EIA568A/EIA/TIA 568B标准。所有无线AP使用六类线缆,具体点位施工信息详见具体需求请参见《综合布线信息点位示意图》关于无线AP信息点位部分的设计定义。超五类铜缆布线系统推荐主要材料使用品牌:康普。线缆要求符合CMR防火等级。

携程网机房弱电工程

机房系统

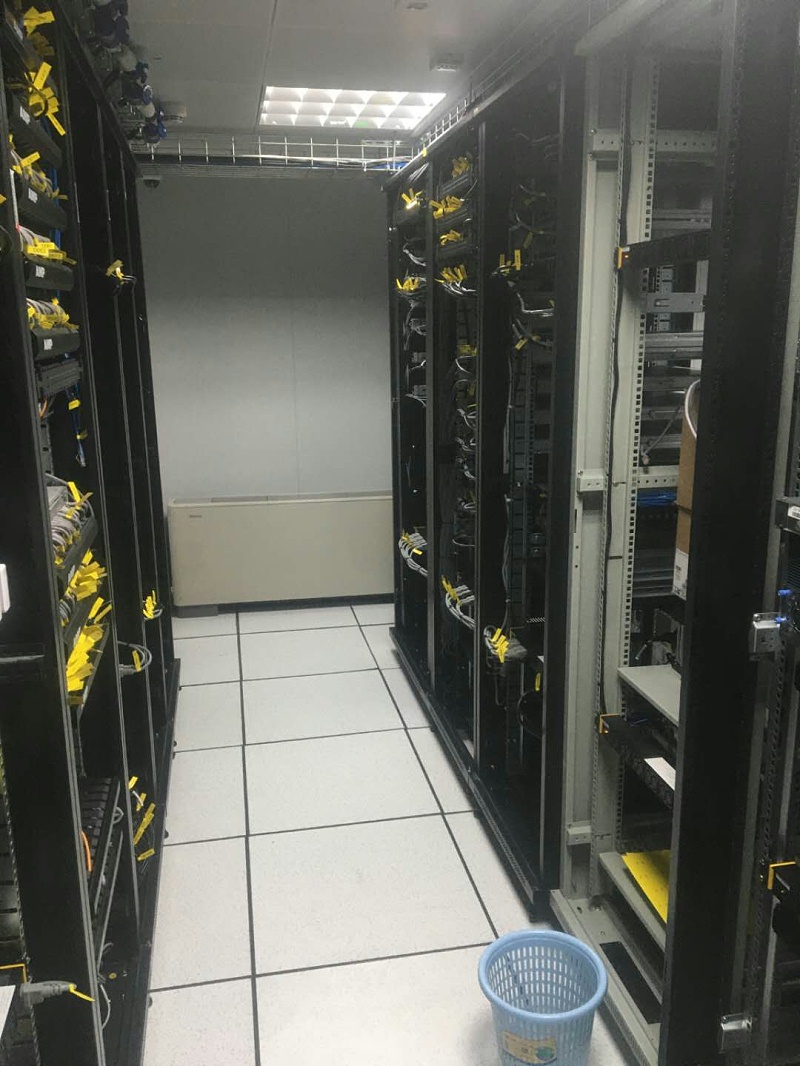

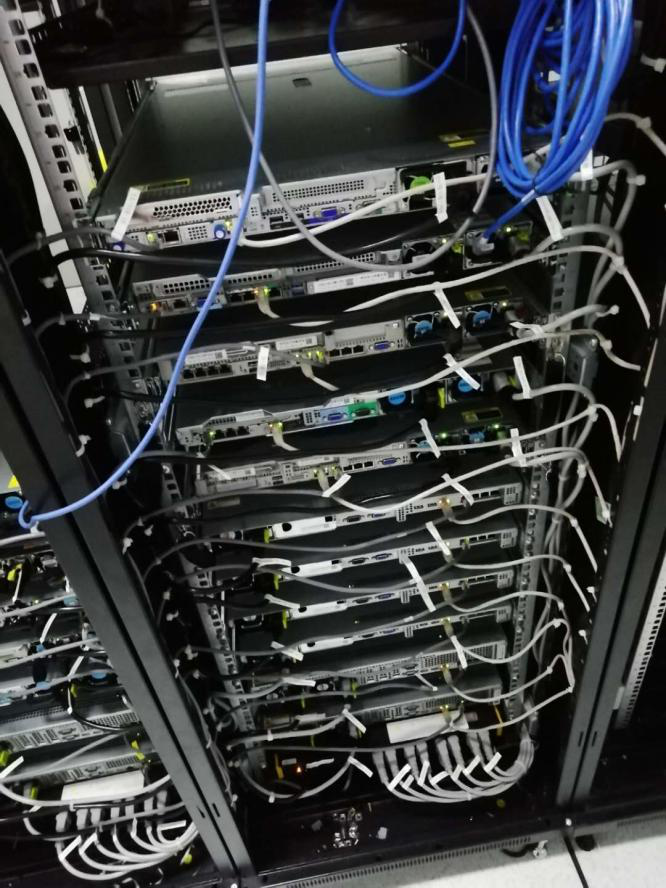

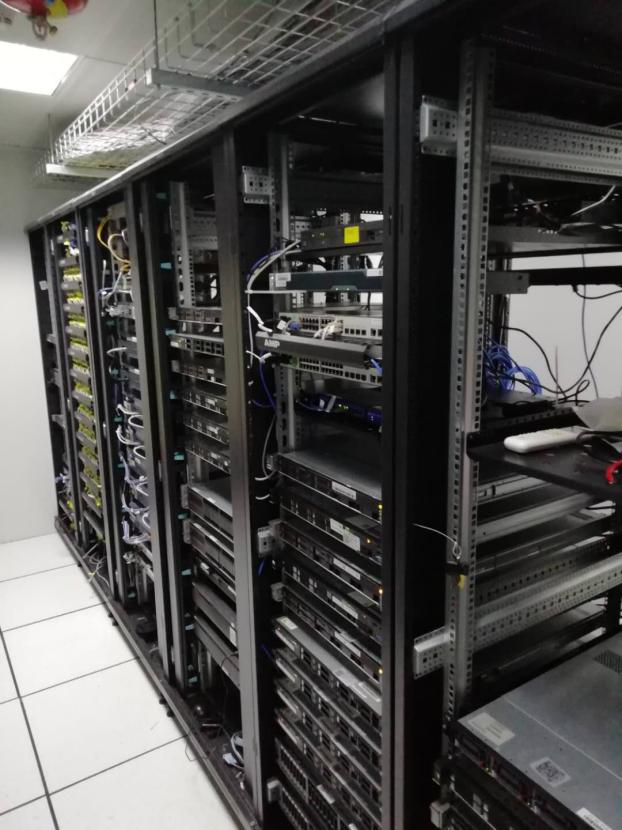

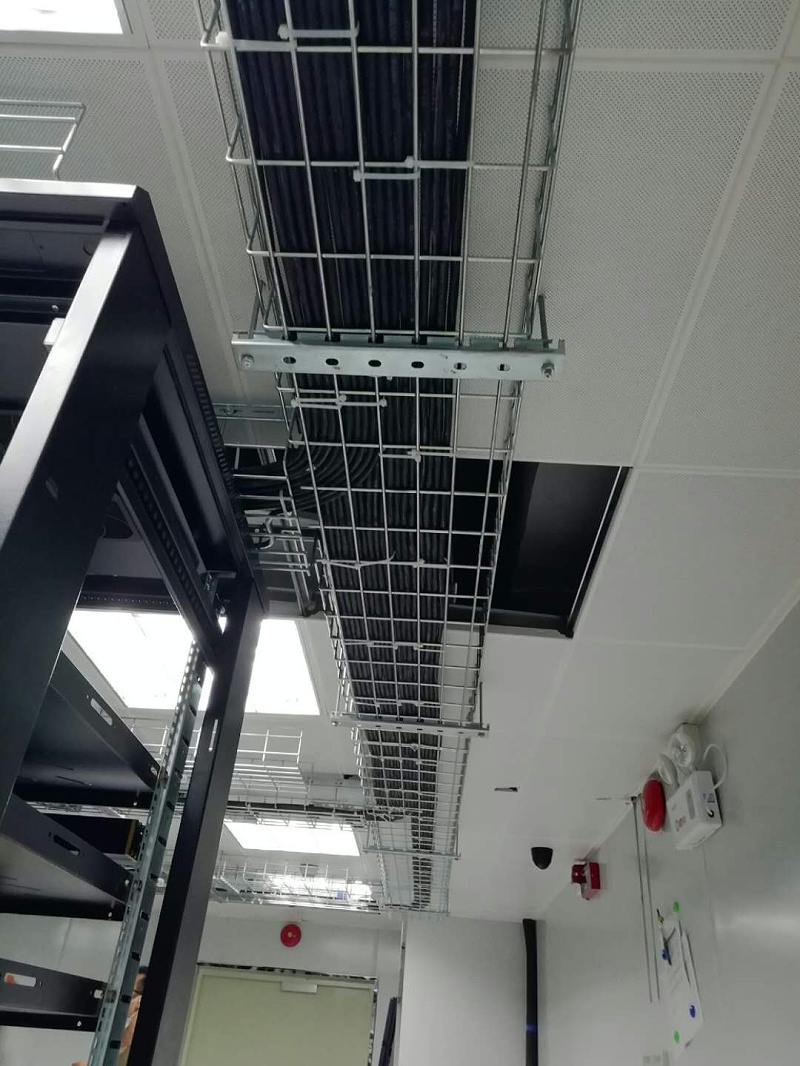

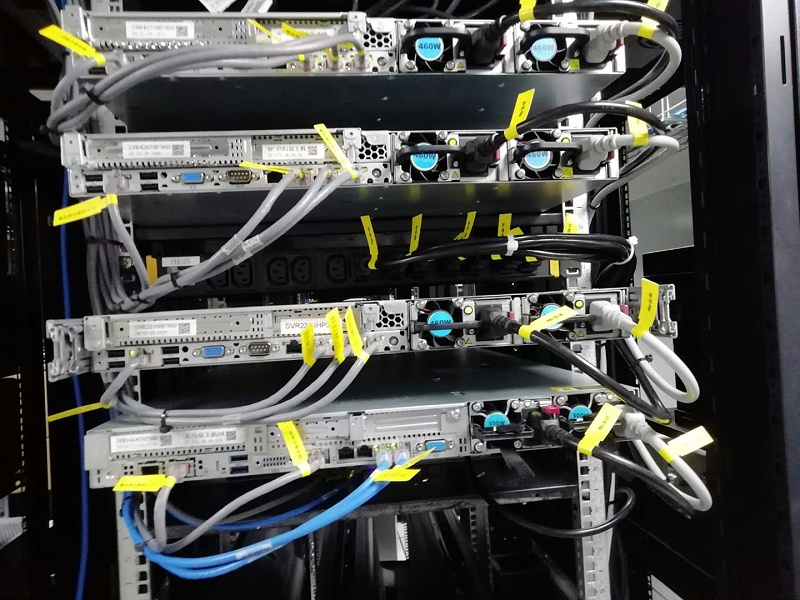

项目中机房布线包括机房所有弱电线缆的敷设,所有预购买电源线、网线、光纤需按照甲方要求进行机柜内外整体布线。机房强、弱电全部上走线;机房弱电线缆桥架的下线方式为机柜前端下线;强电电缆的下线方式为机柜后部分下线。机房弱电线缆及强电线缆走线桥架采用吊装方式安装;所有线缆按设计要求敷设于桥架内。机房、办公区所有强、弱电的线槽/管独立安装,并有安全隔离距离20cm;所有线槽/线管穿墙处的裁口必须做防尘及封堵处理。敷设多条线缆的位置应用扎线带绑扎,并做出标识,扎线带应保持相应间距,线缆扎线带的绑扎不能太紧以免影响使用。布放于水平线桥架内的线缆每20根绑扎一束,每隔3~5米绑扎固定,布放垂直线槽内的线缆每隔2米进行绑扎固定,以降低线缆自身的挤压及自身的重量影响线缆使用。项目中的强、弱电桥架由甲方装修施工方实施,乙方须向甲方装修施工方提供技术支持或便利。

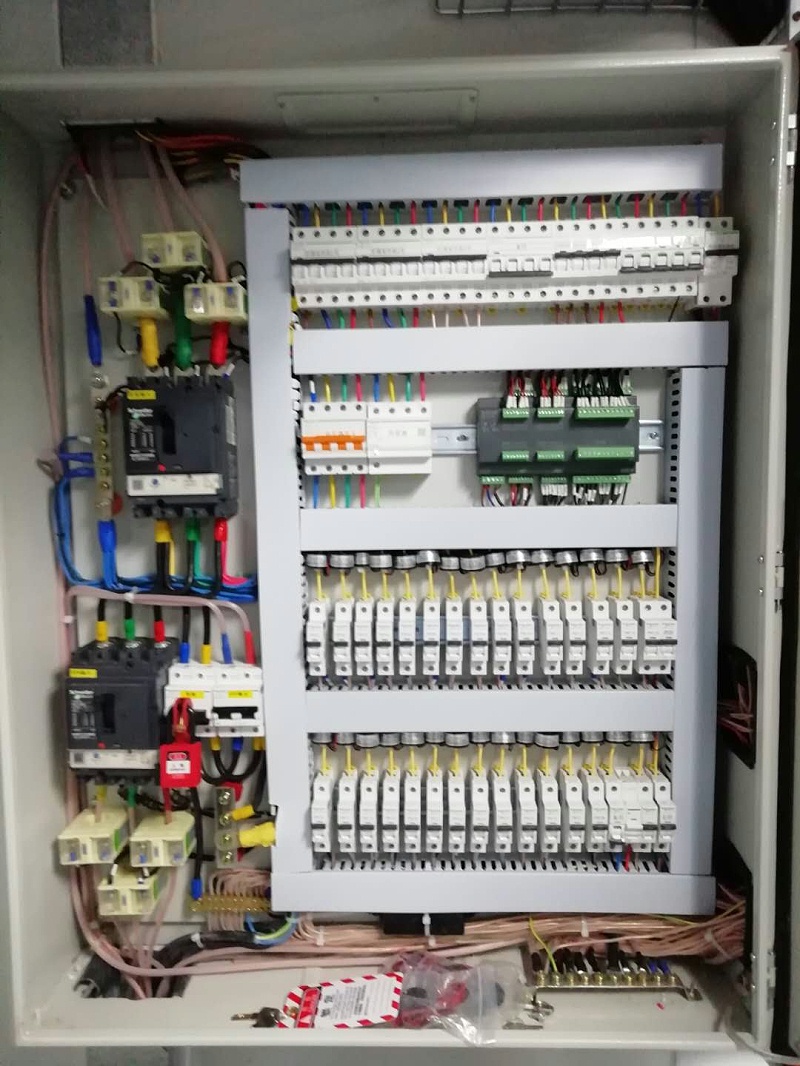

乙方根据甲方的机房供电需求,设计机房配电系统,并出具《机房配电设计图》施工图纸给甲方审核确认后方可按图施工。鸿隆23楼机房新增1套配电箱,含配电柜里的空开及相关配件,并将装修方从20楼新敷设的总进线电缆接入该配电箱内,满足14个机柜和机房空调的使用要求。乙方负责敷设并端接配电柜至每个机柜的电缆,并完成工业连接器的安装和端接工作。另外将原机房的配电箱上的空调用电电缆迁移到新的配电箱。怡化8楼机房新增1套配电箱,含配电柜里的空开及相关配件。并将原配电柜的总进线电缆迁移到新的配电柜,满足6个机柜的供电需求。乙方负责敷设并端接配电柜至每个机柜的电缆,并完成工业连接器的安装和端接工作。另外将原机房的配电箱上的空调用电电缆迁移到新的配电箱。

携程网机房弱电工程

项目包含机房内接地及防雷系统:乙方根据甲方的机房接地及防雷要求,设计机房等电位联结方案及机房防雷方案,并出具《等电位联结安装》施工图纸给甲方审核确认后方可按图施工。本工程的低压系统接地形式采用TN-S系统。防雷接地、工作接地、保护接地、弱电系统接地、防静电接地等共用一个接地系统,要求接地电阻≤1Ω。机房接地电阻如果不能满足接地要求,需要增加辅助地网;机房等电位接地铜排与建筑楼内提供的接地应可靠联结,在电源进线处做总等电位连接,所有强弱电系统、进出建筑物的金属管道、金属桥架等均作等电位联结。局部等电位通过热镀锌扁钢箱与建筑物基础接地网可靠联结,机房接地等电位网络采用30*3紫铜带作为等电位联接带,等电位联结带就近与局部等电位联结箱、各类金属管道、金属线槽、建筑物金属结构进行连接。等电位联接带安装于机柜背面,用绝缘端子垫高,绝缘端子均匀支撑等电位联接带。机柜采用两根不同长度的6mm²铜导线与等电位连接网络(或等电位联结带)连接。

携程网机房弱电工程

机房供电系统:鸿隆23楼机房现有一组市电电缆输入,并接在旧的配电箱。本次项目会再敷设一根4*50+1*25的电缆作为新的配电柜的市电电缆输入。怡化8楼机房已有一组市电电缆接入接入旧的配电箱,本项目新购一个配电柜,并将市电电缆接到新的配电柜。鸿隆23楼和怡化8楼机房各新建一套15K UPS,主机为新购,电池为甲供利旧,每个机房均为20节规格为12V100AH的铅酸蓄电池。其中将鸿隆23楼机房的20节电池迁移到怡化8楼机房;将鸿隆20楼机房的20节电池迁移到鸿隆23楼机房。乙方负责敷设鸿隆23楼和怡化8楼机房新增配电柜至所有机柜的电缆,电缆规格为WDZA-YJY-3*2.5mm²,同时安装防水插座,强电的相关施工必须严格按照《建筑电气工程施工质量验收规范》GB50303-2015的规范要求进行施工,还应当参照设备厂家安装工艺规范要求,施工工艺满足施工质量验收规范。在前期一切都按照施工规范进行施工后,在最后检查确认无误后通电测试;施工前,需要将施工工具作绝缘处理,未经允许不得跨工作面作业。所有线缆及开关设备等应有明显的标签,且标签内容正确、清晰、不易脱落。

机房空调:项目中机房空调系统,应能每天24小时,全年365天运行,保证机房恒温、恒湿环境。将鸿隆20楼机房的2台空调(室外机:大金RHXYQ8PAY1,室内机:大金FXNP71MMVC)铜管改造并延长至鸿隆23楼机房。鸿隆23楼机房在现有的空调保持不变的基础上,增加1组一拖二的VRV空调,空调外机型号:大金RUXYQ8AB,内机型号:FXNP71MLVC。增加的这组空调为甲供利旧设备。改造后,机房共有6台空调内机(对应3台空调外机),需对这些设备进行一次全面的维护保养,怡化8楼机房空调改造按目前空调位置往机房内门方向平移约1.2米,含安装、调试及相关的配件。

携程网机房弱电工程

机房环境监控:机房已安装环境监控系统,包含温湿度、漏水检测、开关量监控及UPS状态监控。需要改造的内容:原机房环境监控系统只监控了一级开关的开关量状态,本次改造采用多回路监控装置检测开关量和开关闭合状态,然后将数据传输至机房环控串口服务器,同时监控配电柜一级、二级开关量状态和每个开关电流数值。鸿隆23楼、怡化8楼机房新购的UPS主机,含原厂SNMP监控网卡(IPv6版本),并配置甲方指定的IP地址。鸿隆23楼机房增加2台空调内机,增加或调整机房的漏水绳的位置,保证对安装空调区域的漏水检测全覆盖。怡化8楼机房的温湿度、漏水检测、采购箱等设备从鸿隆20楼机房迁移过来,包含设备拆装和调试。按要求安装环控设备后,配合携程方完成环控设备的调试及联动。

携程网机房弱电工程

门禁系统

项目中门禁系统包含门禁设备的拆装和调试,以及线缆敷设或调整:门禁及周边设备终端走线通过线管(天花板内吊顶安装)与综合布线桥架贯通走线。在10个出入口门禁位置,增加紧急玻璃破碎,在遇到紧急情况时,可通过破玻开关直接开门。在10个出入口门禁位置,增加10个声光报警器。鸿隆23楼10个出入口门禁更换门禁控制板。新增1套母婴室的门禁系统,设备甲供。更新10个门禁主板,设备甲供。门禁系统与大厦消防系统联动,在大厦出现消防报警时,所有门禁需断电常开。其中消防联动信号的联调,乙方须配合甲方消防供应商做相应的调整。

安防系统

鸿隆23楼机房和培训室各增加1台半球球机,设备甲方供,并将数据存储到机房现有的NVR主机。鸿隆23楼机房已有1台NVR主机,将鸿隆20楼机房的1台NVR主机迁移到23楼机房,并将监控数据平均存储到机房的2台NVR主机。

会议室系统

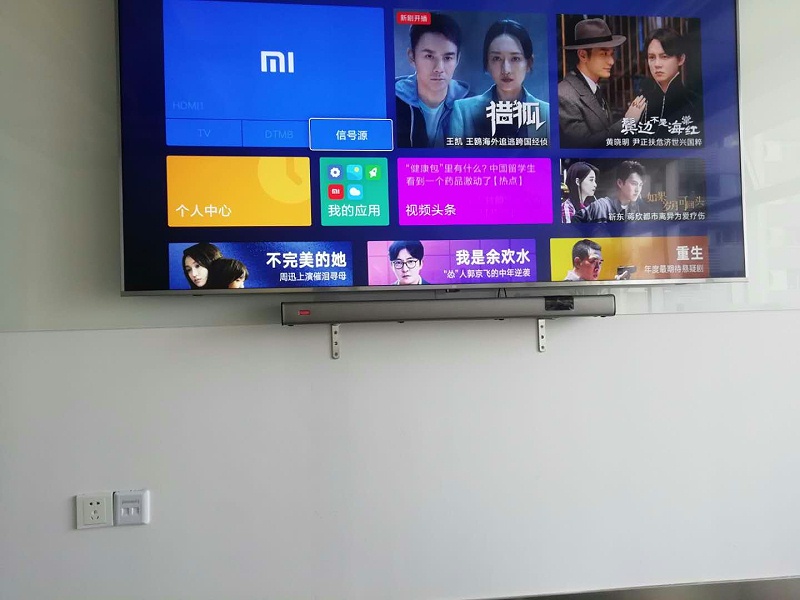

会议室系统包含会议室设备安装调试,及弱电综合布线;会议室的综合布线包括但不限于投影仪、电视机、电脑、音响、无线投屏设备、会议摄像头、会议电话机、机柜等设备的安装与调试,以及会议室内线缆的敷设。根据会议室不同功能要求,完成投影仪及配套设备、电视机、天花喇叭、视频会议摄像头、音频功放和无线麦克风等设备的安装和调试。各个会议室均提供多媒体面板(含HDMI、VGA、USB、3.5mm音频等接口)供笔记本连接投影仪。

携程网机房弱电工程
