唯品会油墨厂弱电云机房工程案例

来源: | 发布日期:2021-05-19

维品会油墨厂弱电工程云机房位于广州市荔湾区涌岸街,建筑面积130多平方米,施工工期为一个月,合同工程量分为以下几个子系统

1、配电及防雷接地。

2、弱电机柜、人脸识别、机房环境监控系统

3、视频监控系统

4、UPS系统。

5、精密空调

6、冷通道系统

唯品会弱电机房工程

总体说明:

云机房部署有40个机柜,主要安装服务器集群,在云环境中,虚拟化服务器集群的方式通常会导致“热区”出现且容易出现较大的负载波动,必须确保电源和制冷容量有效满足动态负载需求。

电源方面,UPS采用伊顿200KVA,三进三出方式,每个机柜单独一个UPS回路,另设一组市电回路备用。主机及电池放置于机房隔壁的UPS房,240节后备电池分6排排列于电池架上,UPS主机及市电进线箱、UPS输出配电箱分列于一侧,UPS超过140KVA的有效输出为机房所有机柜里服务器、云设备、门禁监控设备供电。后备时间为1.5小时。

空调采用世图兹恒温恒湿行级精密空调6台,每台37.8KW制冷量(37度回风,相对湿度25%的工况下),前面侧送风后回风,EC压缩机风冷制冷系统,EC直连风机,风量7800m3/h,可满足机房制冷的需要。

冷通道系统,为了降低能源消耗、增加制冷效率,在机房部署冷通道系统,通过在机柜通道的顶部安装活动天窗,两侧安装推拉门,将通道全封闭,行级空调产生的水平风冷气在通道内循环,冷气进入机柜后,热交换后产生的热气流通过热通道排出机柜,活动天窗与消防系统联动,当接到消防信号后,活动天窗自动打开,消防气体进入消防通道。

视频摄像机(高速网络枪机/半球)采用超5类UTP电缆连接到网络录像机,所有摄像机工作电源由机房集中供电,视频画面通过部署于机房的视频监控专用24寸显示器显示并经过网络录像机录像保存。

机房人脸识别系统控制人员的进出,机房环境监控系统可对机房温湿度、烟感、漏水、UPS运行情况进行监控并报警。

机房所有设备都可靠接地,通过35MM2专用接地线连接到接地铜排上,接地铜排与大楼钢结构焊接,使用电设备和大楼形成等电位体保护。同时,在两个主电箱总开关上装有OBO防雷器,可将雷电引起的浪涌过滤到大地。

配电及防雷接地:

配电系统:机房主要网络及服务器设备都通过UPS供电,每个机柜配两个供电回路,一个市电回路(A回路),一个UPS回路(B回路),机柜总负荷3KVA,满足设备用电负荷要求。配电系统设三个配电柜:即市电总配电柜1个(AL1):负责给UPS、及空调照明供电;市电设备配电柜1个(AL2):负责给机柜设备提供备用供电回路;UPS配电柜1个:负责给机柜设备提供主供电回路。设计使用市电进线电缆规格:ZB-YJV4*300+1*120MM2, AL1柜总开关采用CVS630A-3P空气开关,AL2柜及UPS柜总开关采用CVS400A-3P空气开关,进线规格:ZB-YJV4*150+1*95MM2,;各回路采用IC65N32A-2/3空气开关,机柜回路线材规格为4MM2,空调回路线材为4MM2,照明及其他回路线材2.5MM2。AL1市电总开关安装OBO B防雷器,AL2及UPS柜总开关安装OBO C防雷器,可将雷电引起的浪涌瞬间导引到大地,实现对电网的保护。(具体配置图见图纸)

总配电柜(AL1)回路如下:

S1: 1#行级空调(3相)

S2: 2#行级空调(3相)

S3: 3#行级空调(3相)

S4: 4#行级空调(3相)

S5: 5#柜式空调(3相)

S10: 机房照明

S11: UPS电池房照明

S12: 维修插座

S13: 安全出口应急照明

S14: 排风系统

S15: 备用

市电设备配电柜(AL2)回路如下:

S1-S20: A列1#机柜A回路- A列20#机柜A回路

S21-S40: B列1#机柜A回路- B列20#机柜A回路

S41-S42: 备用A回路

UPS设备配电柜回路如下:

S1-S20: A列1#机柜B回路- A列20#机柜B回路

S21-S40: B列1#机柜B回路- B列20#机柜B回路

S42: 监控机柜B回路

S42: 门禁回路

S43: 备用回路

机房环境监控功能:

     可检测到温/湿度参数,设定温/湿度上/下阀值。
     冷凝水泄露、漏水定位。
     烟感探测定位。
     UPS主机及电池电压、电流、旁路状态、负载比例等。
    GSM短信报警。

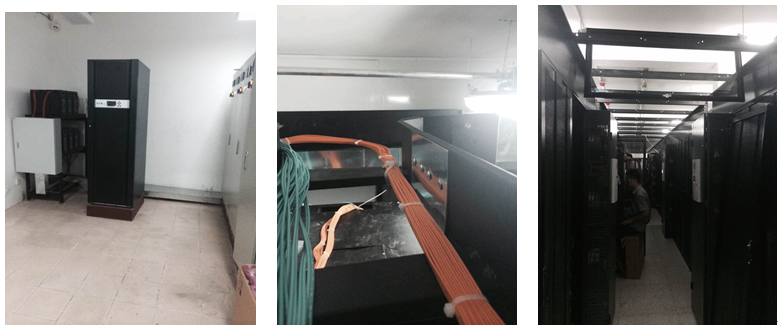

现场图片:

现场图片

视频监控系统:
基本原理:前端摄像机捕捉的图像,经线路传输至主控设备――网络录像机,网络录像机对图像信号进行存储,并输出信号在24寸彩色监视器上显示被捕捉到的实时图像。

系统由前端摄像机、控制设备、显示设备和图像存储设备所组成。

前端设备:用2台300万网络像素摄像机及10台半球型摄像机。分布于外围、UPS房及服务器机房。主要是对目标监视区域进行摄像,而采用网络高清摄像机是为了体现监视目标的细节特征,提高图像质量。

系统的传输:前端网络高清摄像机,采用超5类UTP电缆,以RVV1.0电缆对其供电。

控制设备:采用1台32路网络录像机,实现录像和监视分离

显示设备:采用1台24〞液晶电视用作图像的显示设备。

图像存储:采用嵌入式硬盘。

图像存储的容量:配2T硬盘6块,可确保1个月的存储容量。


精密空调:

温度、湿度、洁净度是机房工作环境的关键因素,设备运行情况、使用寿命与之有密切关系,本机房安装了六台世图兹恒温、恒湿行级精密空调,可确保服务器及网络设备不间断运行对温度、湿度的要求,主机并排安装于设备机柜之间, 配合冷通道系统,冷热空气分离有序流动,冷空气行级空调水平吹出,进入密闭的冷通道,机柜前端的设备吸入冷气,通过给设备降温后,形成热空气由机柜后端排出至热通道。热通道的气体迅速返回到空调回风口,进入下一次循环。

1)精密空调的组成:

精密空调由压缩机、冷凝器、膨胀阀、蒸发器、风机、空气过滤器、加湿器、加热器、排水器等构成。

2)工作原理:

一般来说空调机的制冷过程为:压缩机将经过蒸发器后吸收了热能的制冷剂气体压缩成高压气体,然后送到室外机的冷凝器;冷凝器将高温高压气体的热能通过风扇向周围空气中释放,使高温高压的气体制冷剂重新凝结成液体,然后送到膨胀阀;膨胀阀将冷凝器管道送来的液体制冷剂降温后变成液、气混合态的制冷剂,然后送到蒸发器回路中去;蒸发器将液、气混合态的制冷剂通过吸收机房环境中的热量重新蒸发成气态制冷剂,然后又送回到压缩机,重复前面的过程。

3)精密空调的维护:

A、控制系统的维护:

空调系统是否在正常运行,以下的一些工作是需要经常做的:

(1)从空调系统的显示屏上检查空调系统的各项功能及参数是否正常。

(2)如有报警的情况要检查报警记录,并分析报警原因。

(3)检查温度、湿度传感器的工作状态是否正常。

(4)对压缩机和加湿器的运行参数要做到心中有数,特别是在每天早上的第一次巡检时,要把前一天晚上压缩机的运行参数和以前的同一时段的参数进行对比,看是否有大的变化,根据参数的变化可以判断计算机机房中的计算机设备运行状况是否有较大的变化,以便合理地调配空调系统的运行台次和调整空调的运行参数。

B、压缩机的巡回检查及维护:

(1)听—用听声音的方法,能较正确的判断出压缩机的运转情况。因为压缩机运转时,它的响声应是均匀而有节奏的。如果它的响声失去节奏声,而出现了不均匀噪音时,即表示压缩机的内部机件或气缸工作情况有了不正常的变化。

(2)摸—用手摸的方法,可知其发热程度,能够大概判断是否在超过规定压力、规定温度的情况下运行压缩机。

(3)看—主要是从视镜观察制冷剂的液面,看是否缺少制冷剂。

(4)量—主要是测量在压缩机运行时的电流及吸、排气压力,能够比较准确判断压缩机的运行状况。

当然对压缩机我们还需要检查高、低压保护开关、干燥过滤器等其他附件。

C、冷凝器的巡回检查及维护:

(1)对专业空调冷凝器的维护相当于对空调室外机的维护,因此我们首先需要检查冷凝器的固定情况,看对冷凝器的固定件是否有松动的迹象,以免对冷媒管线及室外机造成损坏。

(2)检查冷媒管线有无破损的情况(当然从压缩机的工作状况及其它的一些性能参数也能够判断冷媒管线是否破损),检查冷媒管线的保温状况,特别是在北方地区的冬天,这是一件比较重要的工作,如果环境温度太低而冷媒管线的保温状况又不好的话,对空调系统的正常运转有一定的影响。

(3)检查风扇的运行状况:主要检查风扇的轴承、底座、电机等的工作情况,在风扇运行时是否有异常震动机风扇的扇也在转动时是否在同一个平面上。

(4)检查冷凝器下面是否有杂物影响风道的畅通,从而影响冷凝器的冷凝效果;检查冷凝器的翅片有无破损的状况。

(5)检查冷凝器工作时的电流是否正常,从工作电流也能够进一步判断风扇的工作情况是否正常。

(6)检查调速开关是否正常,一般的空调的冷凝器都有两个调速开关,分为温度和压力调速,现在比较新的控制技术采用双压力调速控制,因此我们在检查调速开关时主要是看在规定的压力范围内,调速开关能否正常控制风扇的启动和停止。

D、蒸发器、膨胀阀的巡回检查及维护:

蒸发器、膨胀阀的维护主要是检查蒸发器盘管是否清洁,是否有结霜的现象出现,以及蒸发器排水托盘排水是否畅通,如蒸发器盘管上有比较严重的结霜现象或在压缩机运转时盘管上的温度较高的话(通常状况下,蒸发器盘管的温度应该比环境温度低10℃左右),就应当检查压缩机的高、低压,如果压力正常的话,就应考虑膨胀阀的开启量是否合适。当然出现这种现象也有可能是其它环境的原因引起的,比如空调的制冷量不够、风机故障引起风速过慢等原因造成的。

E、加湿系统的巡检及维护:

(1)观察加上罐内是否有沉淀物质,如有就要及时冲洗,因为现在空调的加湿罐一般都是电极式的,如沉淀物过多而又不及时冲洗的话,就容易在电极上结垢从而影响加湿罐的使用寿命。当然现在有些加湿罐的电极是可以更换的。

(2)检查上水和排水电磁阀的工作情况是否正常。在加湿系统工作的过程中,有一种情况经常出现,但又不容易判断,即在空调系统正常工作的时候,由于某种原因出现了一段时间的停水,后又恢复供水,在恢复供水后加湿罐不能够正常上水,出现这种现象的原因有多种,并且在大多数空调器的控制系统中直接对加湿系统复位通常是不能够解决问题的;根据我们多年来的维护来看,引起这种现象的主要原因是停水后的空气进到进水电磁阀前端,对进水电磁阀的正常开启造成了一定的影响,解决这种现象有两种比较有用的办法,一是卸开进水口,排掉空气,二是关掉加湿系统的电源,重新给电磁阀上电也基本上能够解决这类问题。

(3)检查加湿罐排水管道是否畅通,以便在需要排水和对加湿罐进行维修时顺利进行。

(4)检查蒸汽管道是否畅通,保证加湿系统的水蒸汽能够正常为计算机设备加湿。

(5)检查漏水探测器是否正常,这对加湿系统来说是比较重要的一环,因为排水管道如果不畅通的话就容易形成出现漏水的情况,如漏水探测器不正常的话,就易出现事故。当然,对一般的空调系统而言,漏水探测器是选件,如空调系统未配有漏水探测器,那么我们更要注意监测排水管道是否畅通,同时也要做好机房防水墙的维护工作。

F、空气循环系统的巡回检查及维护:

对空气循环系统我们主要是考虑空调系统的过滤器、风机、隔风栅及到计算机设备的风道等因素。因此我们在日常维护工作中要做好以下的一些工作:

(1)计算机机房的设备经常有设备移动的现象,而设备的移动一般又不是由空调设备的维护人员去完成,因此我们在设备移动后应及时检查机房内的气流状况,看是否有气流短路的现象发生,同时在新设备的位置是否存在送风阻力过大的情况。如有上述现象应及时调整,如果实在调整不过来,应建议设备移到新的合适的位置。

(2)检查空调过滤器是否干净,如脏了就应及时更换或清洗。

(3)检查风机的运行状况:主要是检查风机各部件的紧固情况及平衡,检查轴承、皮带、共振等情况;对风机的检查应该特别仔细,因为蒸发器的热交换过程主要是由在风机的作用下使快速流动的气流经过低温的蒸发器盘管来完成的,从而使空调达到制冷的效果,所以风机的是否正常运行是空调系统是否正常运行的最后体现;对风机而言当然最重要的就是电机了,因此我们在日常维护中首先就应查看其皮带的状况、主从动轮是否在同一面上等;皮带调整的松紧程度要合适,太松容易打滑,太紧对皮带的磨损太快,皮带的松紧跟外部对静压得需求也有比较大的关系,当然这种调整是在空调系统控制的范围之内进行的;现在部分比较先进的空调系统采用了一体化的风机,就解决了皮带调整的问题。

(4)测量电机运转电流,看是否在规定的范围内,根据测得的参数也能够判断电机是否是正常运转。

(5)测量温、湿度值,与面板上显示得值进行比较,如有较大的误差,应进行温度、湿度的校正,如误差过大应分析原因。出现这种情况从我们的维和经验来看有两种原因:一是控制板出现故障,二是温度、湿度探头出现故障需要更换。

(6)检查隔风栅的关闭情况是针对已经停机的空调而言的,这也是我们在日常维护工作中比较容易遗漏的一个环节,但也是一个比较重要的环节,因为一台空调停止运行,如果隔风栅未关闭其温度、湿度探头检测到的是其它空调的出口的温度和湿度,在空调下一次开启时控制系统就会根据其先前检测到的参数而对空调系统的运行情况做出控制,这时空调控制系统就会对压缩机、加湿、除湿系统地运行情况做出错误的指令。现在大多数空调设计时都没有考虑这种状况对空调系统的影响,因为这种影响的时间较短,在较短的时间内系统会根据新的信息达到正常的运行状况,所以没有设计隔风栅,这种影响虽然较小,但我们认为在要求很高的计算机机房中我们最好不要让系统出现一段时间的错误运行,因此我们可以为空调系统人为地增加隔风栅。

(7)检查计算机及其它需要制冷的设备进风侧的风压是否正常,因为随着计算机设备的搬迁和增加,地板下面的线缆的增加有可能就影响空调系统的风压,从而造成计算机及其它设备跟前的静压不够,这就需要我们设备维护和管理人员对空调系统的风道做出相应的调整或增加空调设备。

冷通道系统:

冷通道密闭系统是用于高架地板和间接制冷环境,通过对机房地板下送风至密封的通道中,引导冷气从机柜前门进入,对设备降温后从机柜后门及时排除,形成流动气流方式主要作用是防止冷热气流混合,及时返回空调回风口,提高冷气的使用效率,从而实现的节能减排的目的。重量轻,易安装,易开孔窜引管线,气密性好、不起尘、易清洁、符合环保要求、在温度和湿度变化作用下不变形、具有表面静电耗散性能的材料。

1)冷通道所有零部件(天窗除外)采用优质冷轧钢板,承重零组件材料厚度为2.5mm或以上,其他材料厚度为1.5mm或以上。

2)所有钢质零部件表面需喷涂,表面喷塑厚度不少于70-130µm,表面喷塑硬度符合GB/T6739-1996规定的2H或2H以上标准,附着力符合GB/T9286-1998规定的二级或二级以上标准,符合欧洲ROSH标准,并且必须达到国家无毒无害的喷涂标准。

3天窗和观察窗均使用5mm覆膜钢化玻璃或有机玻璃,透光度达到99.9%,所使用的材料符合GB 15763.2 -2005《建筑用安全玻璃》标准增加玻璃强度及避免玻璃粉碎从而造成对数据机房及维护人员的影响。

4)冷通道结构牢固、可靠,各装配件为标准式,能互换性使用,紧固件无松动,外露和操作部位的零件无锐棱毛刺。

5)涂覆层应表面光洁、色泽均匀、无流挂、无露底;金属件无锈蚀,采用ICI专业高硬度粉沫,确保达到防静电及BS6497国际标准。

6)颜色以最终用户确认色板为准。

7)冷通道上部顶盖采用平顶结构,比机柜顶部高200mm,气流遏制天窗总宽1300mm,采用栅格设计,宽度方向分布:两侧为等宽的固定天窗,中间为活动气流遏制天窗。

8)活动天窗开启后确保冷通道的净高大于2米,不影响日常维护工作。

9) 冷通道为单元模块式设计安装机柜正面的顶部,每个单元均能独立安装,并能与相邻的单元连接。框架与机柜水平支架以特殊连接孔连接,以增加整体稳固效果;除了起到加固通道本身,还具备方便扩展的功能;以≧25mm栅格方式布置安装支架上的安装孔,互换性强,万能灵活组装。

10)列头与列尾间各设置一对活动门,成一个密封的空间,让冷空气流有效地在进入设备。活动门设计观察窗口,窗口采用5mm覆膜钢化玻璃,窗口尺寸为455mm(宽)×630mm(高)。

1012

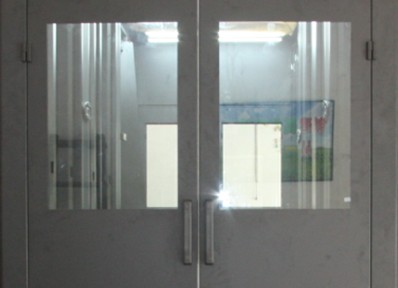

图1 通道门观察窗口

11) 冷通道预置端口与机房消防整体联动,能根据消防信号(开关量信号)自动打开活动天窗并满足通道内的消防要求。如图5:

1013

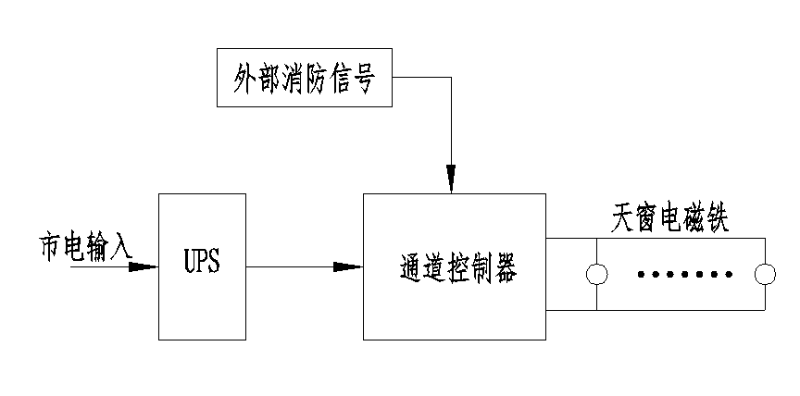

图2冷通道旋转天窗电气控制原理图

12)冷通道所有单元组件全部采用独具良好耐磨性、耐蚀性,精细加工,整体冲压成型,高可靠接触,单元开启寿命试验均在 5000次以上,安全耐用无松动现象,保证气流输出密封性。


施工图纸:

YJF-01:机房平面布置图

YJF-02: 机房配电系统图


附件资料:

1,进场开工报告

2,伊顿200KVA UPS使用说明书

3,精密空调说明书

4,人脸识别系统说明书
