佛山非夕机器人工厂弱电工程项目案例

来源: | 发布日期:2021-05-19

Flexiv(非夕)是上海非夕机器人科技有限公司旗下AI机器人品牌,成立于2017年,专注于研发、生产集高精度力控、计算机视觉和人工智能技术于一体的自适应机器人产品, 为不同行业的客户提供基于非夕机器人系统的整体、创新性的解决方案和服务。非夕的核心创始团队来自斯坦福大学机器人和人工智能实验室,佛山非夕机器人工厂弱电工程项目由轩辕宏迈承建,包括:综合布线子系统、计算机网络子系统(有线+无线网络)、视频监控子系统、门禁子系统四个子系统。项目地点位于佛山市南海区,工期为三个月。

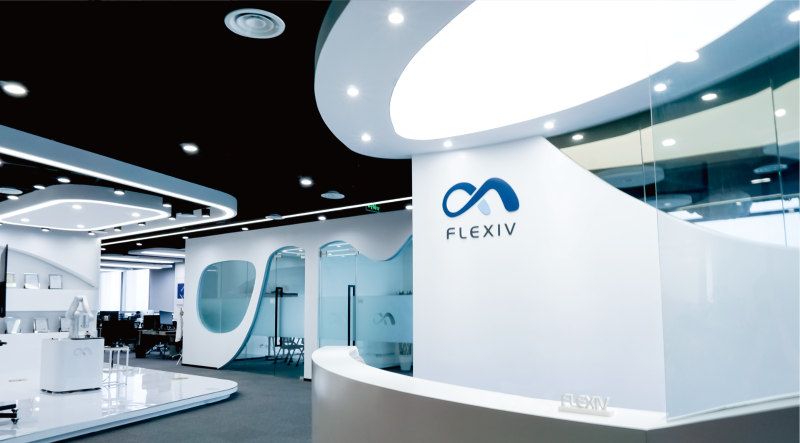

上海非夕机器人工厂弱电工程

一、综合布线系统

根据用户提供的图纸及使用需求,本系统共设计500个网络信息点,270个电话信息点、103个视频监控及16个门禁点,水平布线采用六类非屏蔽双绞线及4芯语音电话线,主干采用12芯的万兆室内单模光纤,设一个中心机房,5个管理间,在中心机房配有2个42U布线机柜,主干光纤全部集中到中心机房的72口光纤配线箱进行统一管理,各管理间设20U壁挂式机柜,分区域对信息点进行管理,所有的网线全部打入24口配线架上,并标识清楚,管理间全部通过光纤连接到中心机房,工作区采用六类信息模块及电话模块及双口信息面板(网络+电话),配专用跳线。

二、计算机网络系统(有线+无线)

网络核心交换机采用:信锐RS6300-24X-LI-15X,提供了15个万兆SFP+光口,8个千兆电口,1个千兆光口,RS6300系列交换机在同类产品中处于领先地位,能够满足大型网络的组网需求,并具备丰富的智能和安全特性,特别适合于作为数据中心场景的服务器接入设备。

RS6300-24X-LI-15X是信锐的安视交换机。安视交换机采用全新的系统架构设计,可以同瘦AP模式一样网络控制器上零配置上线管理,实现安视交换机的即插即用。信锐安视交换机可以通过多种方式自动发现网络控制器NAC,通过NAC即可对交换机进行配置管理,包括端口信息、VLAN、端口开启关闭等;可以通过网络控制器进行可视化状态查看,包括交换机负载、端口转发负载、交换机在线离线状态、端口开启关闭状态等;还具备比传统交换机更安全的特性,同时可以与无线网络、安全设备进行联动实现更安全的网络管控。

24口千兆POE接入层交换机:信锐SW-5024,具有24个千兆POE电口,4个千兆光口上联,支持IEEE802.3AF/AT供电标准,单端口最大输出POE功率30W,整机最大输出POE功率370W,支持WEB管理。

48口千兆接入层交换机:RS3300-52T-4F,信锐安视千兆交换机,48个10/100/1000BASE-T自适用电口,4个千兆SFP光口,支持全端口线速转化;支持NAC统一管理,统一查看状态、VLAN等配置管理;支持终端识别、终端准入、安全防护及安全画像可视;支持胖瘦一体化。

无线控制器:NAC6100,它是信锐技术自主研发的多元化、高性能的网络控制器设备,集信锐下一代网络控制器、认证服务器、内网终端状态可视化分析、大数据分析、上网行为管理、上网行为审计、流量控制、VPN、防火墙、有线无线管理系统等多种功能于一体。NAC-6100控制器可管理信锐全系列AP和安视系列交换机,并具有二三层无缝无感知漫游、智能射频、多元化的认证方式、数据分析、精细化的用户行为管理、灵活的QoS控制、无线协议优化、有线无线一体化等功能。包含对内网疑似中毒终端的筛查、定位以及封堵等。

无线AP: NAP-1700室内无线AP采用内置天线设计,支持11ac/a/n和11b/g/n双频并发,整机最高速率可达1167Mbps,可提供更快的无线上网和更大的无线覆盖范围。产品高达1167Mbps的最大传输速率能够轻松满足各种无线业务的承载使用,如视频、语音等多媒体业务,并提供智能射频、服务质量保证、无缝漫游等。NAP-1700室内无线AP支持本地供电与POE远程供电,可根据客户现场供电环境进行灵活选择。配合信锐NAC系列控制器,为用户带来快速网络体验和更安全的业务接入。NAP-1700室内无线AP外观美观大方,安装方便,适用于吸顶、壁挂以及桌面放装。

三、视频监控系统

400万高清红外数字半球:DS-2CD3346WD-1,最高分辨率可达2560 × 1440@25fps,在该分辨率下可输出实时图像。码流平滑设置,适应不同场景下对图像质量、流畅性的不同要求。支持OSD颜色自选。支持3D数字降噪, 支持120dB宽动态。支持背光补偿,适应不同监控环境。功能齐全:心跳,镜像等。红外功能

采用EXIR点阵式红外灯技术,照射距离最远可达30米。支持smart IR,防止夜间红外过曝。ICR红外滤片式自动切换,实现真正的日夜监控。支持日夜两套参数独立配置。

400万高清红外数字枪机:DS-2CD3T46WD-13,最高分辨率可达2560 × 1440@25fps,在该分辨率下可输出实时图像码流平滑设置,适应不同场景下对图像质量、流畅性的不同要求支持OSD颜色自选支持3D数字降噪, 支持120dB宽动态支持背光补偿,适应不同监控环境功能齐全: 一键恢复,心跳,镜像等红外功能高效阵列红外灯,使用寿命长,照射距离最远可达30米(I3)/50米(I5)/80米(I8)支持smart IR,防止夜间红外过曝ICR红外滤片式自动切换,实现真正的日夜监控支持日夜两套参数独立配置。

NVR录像机:DS-8632N-k8, DS-8600N-K8是海康威视自主研发的新一代NVR(Net Video Recorder),采用了多项IT高新技术,如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。它既可作为NVR进行本地独立工作,也可联网组成一个强大的安全防范系统。

功能特性:支持萤石云服务;可接驳符合ONVIF、RTSP标准及众多主流厂商的网络摄像机;支持4K高清网络视频的预览、存储与回放;支持H.265、H.264编码前端自适应接入;支持IPC集中管理,包括IPC参数配置、信息的导入/导出和升级等功能;支持2个HDMI和2个VGA同时输出,其中HDMI 1支持4K高清分辨率输出;便捷的UI操作界面,支持一键开启录像功能;

四、门禁系统

按2个通道闸,8个双开门,4个单开门。门禁控制器集中安装在同一位置,采用中控智慧门禁软件进行管理和控制。
