肇庆敏捷城视频监控及无线网络工程项目

肇庆·敏捷城项目是敏捷集团在肇庆开发的一个旗舰型项目，该项目总占地面积达65万㎡，总建筑面积超300万㎡，打造为现代都市型综合体，附近生活配套齐全，项目周边交通网络完善，紧邻广佛肇城际轨总站端州站。轻轨快速融城，畅连港澳，真正实现“珠三角1小时生活圈”概念，极大地带动肇庆旅游业及商贸发展。助力肇庆成就珠三角经济增长新一极。本次该小区和轩辕宏迈合作的弱电工程系统包括计算机网络系统、无线WIFI、视频监控系统及机房工程系统等。

一、计算机网络系统

在小区网络整体设计中，采用层次化、模块化的网络设计结构，并严格定义各层功能模型，不同层次关注不同的特性配置。典型的社区网络结构可以分成三层：接入层、汇聚层、核心层。

《接入层》：

提供网络的第一级接入功能，完成简单的二、三层交换，安全、Qos和POE功能都位于这一层。对于园区网的接入层设备，采用千兆三层接入的方式，具有线速三层交换、智能弹性堆叠技术以及高级QoS策略等功能。

《汇聚层》：

汇聚来自配线间的流量和执行策略，当路由协议应用于这一层时，具有负载均衡、快速收敛和易于扩展等特点，这一层还可作为接入设备的第一跳网关；对于厂区的汇聚层设备，应该能够承载厂区的多种融合业务，能够融合了MPLS、IPv6、网络安全、无线、无源光网络等多种业务，提供不间断转发、优雅重启、环网保护等多种高可靠技术，能够承载厂区融合业务的需求。

《核心层》：

主交换机是整个网络系统的核心设备，承担网络主干的绝大部分流量，由于服务器包括应用服务器、数据库服务器、网管工作站等重要设备都连接在主交换机上，并且客户机与服务器的通信都必须经过主交换机，因此主交换机的故障会造成通信中断，导致整个网络系统瘫痪；同时主交换机的性能、稳定性、可靠性也密切影响着整个网络系统的性能。对主交换机的设计如下：

设备配置冗余电源，冗余管理模块，冗余三层交换模块及冗余端口，同时保证提供足够数量的万兆、千兆端口用于连接内网骨干网（主交换机与楼层交换机之间的链路）和连接各类服务器；

二、无线WIFI系统设计

在本次无线网络覆盖方案项目中AP、AC控制器设备我们选用信锐品牌，在AP的接入方面，AC控制器拥有智能射频管理，当某一个AP出现故障时，周围的其他AP会自动调整功率，对该部分区域进行重新的信号覆盖，保证信号的良好覆盖。而当有非法AP进入无线网络造成信号干扰时及时加以排除。

无线控制器可以设定AP间对接入用户进行负载分担，当无线控制器发现AP的负载超过设定的门限值以后，对于新接入的用户无线控制器会自动计算此用户周围是否还有负载较轻的AP可供用户接入，如果有则AP会拒绝用户的关联请求，用户会转而接入其他负载较轻的AP。

三、视频监控系统

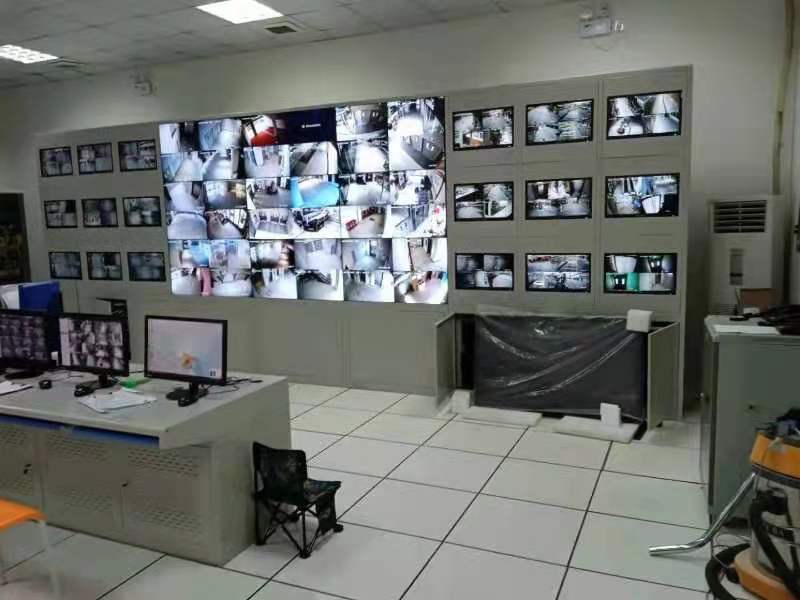

 监控系统是由前端设备和监控中心两大部分组成，可细分为摄像、传输、控制、显示与记录设备4部分。摄像机通过同轴视频电缆将视频图像传输到监控中心的视频矩阵，由矩阵输出视频信号到监控器。监控中心的操作人员通过连接矩阵的控制键盘来发出指令，对云台的上、下、左、右的动作进行控制及对镜头进行调焦变倍的操作（该摄象机必须带云台），并可通过网络数字监控系统软件实现在多路摄像机及云台之间的切换。同时利用硬盘录像机将视频信号进行压缩处理，可对图像进行录像、回放、处理等操作，敷设专用网线，使录像效果达到最佳。

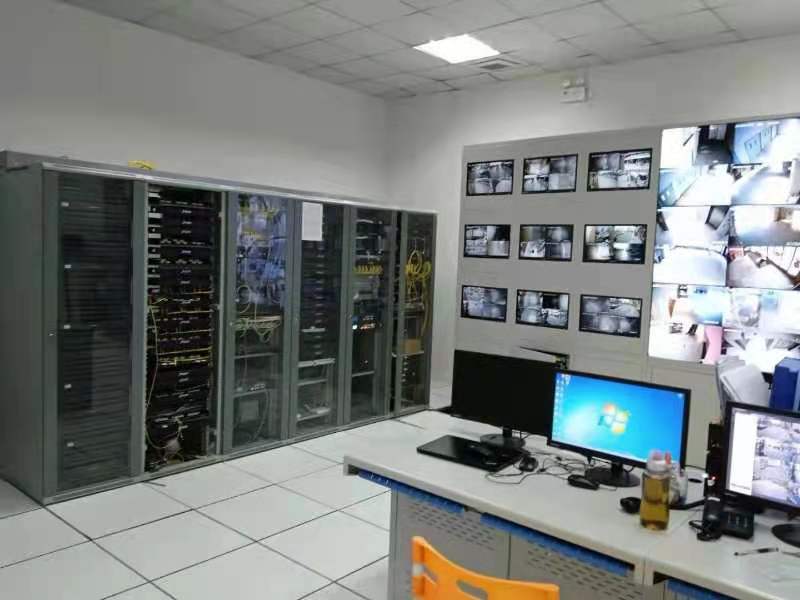

       本项目在每栋的通道走廊、消防出入口、电梯内、建筑外围、商业餐饮饮休闲娱乐区、户外园林等区域均有监控点位力求监控无盲点；通道走廊以监控枪机为主，电梯及出入口及空间较小的区域以半球为主，户外园林配置2台高速球型摄像机和枪机。监控探头全部为红外彩色，实现24小时不间断监控录像，后端直接引入机房的视频监控主机。
