巨大创意产业园网络弱电工程项目

来源: | 发布日期:2021-03-31

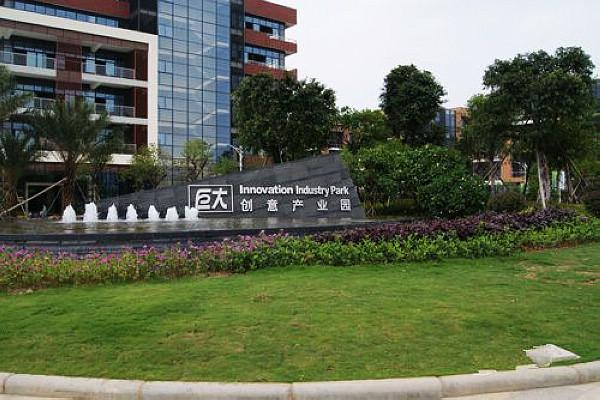

巨大创意产业园是以工业设计、文化创意、物流信息等现代产业为主的民营科技园区。园区位于广州南站商务圈内,地铁二号线上盖,具有独特的交通、人文和商贸环境优势。近几年来,在广州市和番禺区的大力推动下,园区已发展成为番禺区“腾笼换鸟”重点建设项目。园区占地200亩,规划建设面积20万平方米。预计园区建成后,将可引进中小微企业300家左右,创造10000个以上的高端就业职位,实现年工贸收入100亿元左右。

巨大创意产业园网络弱电工程

轩辕宏迈携手园区,提供一站式弱电网络系统解决方案,在安防监控多功能会议无线WIFI覆盖等方面为进驻园区企业提供优质配套服务。

多功能会议室功能概述:

现代化的会议系统应是集会议管理、大屏幕显示、音视频系统、中央集成控制系统等于一体的多功能集成化的会议系统,是讨论、演讲、学术报告、演示以及娱乐的重要场所。

根据本项目平面中有一间90多平方的会议室,功能需求主要定位于日常会议、培训、举办中小型娱乐活动,我们设计在会议室中配置一套多媒体投影设备,一套会议扩声设备。

多功能会议室设计依据:

《会议系统电及音频性能要求》《会议电视系统工程设计规范》《声系统设备互联用连接器应用》

我公司对会议室工程的设计施工经验

设计原则:我公司以用户至上为原则,在符合国家规范的前提下,最大限度地满足业主的需求。以下是我公司为业主利益着想,本着技术先进、高效便利、投资合理的精神在系统设计中所坚持的几条原则。

<先进性>-本系统选用先进、实用的技术和功能完善的安防产品,一流的设备,在技术上适度超前,整个系统体现当今安防技术的发展水平,符合今后的发展趋势。在今后相当长的一段时间内可保持其技术的领先地位。

<成熟性与实用性>-各子系统应采用先进的、成熟可靠的产品,同时具有实用性,充分发挥每一种设备的功能和作用。操作方便,维护简单,便于管理。

<灵活性和开放性>-系统应具有开放性和兼容性,可以与未来扩展的设备具有互联性与互操作性。

<集成性和可扩展性>-确保会议系统总体结构的先进性、合理性、可扩展性和兼容性,使用不同厂商,不同类型的先进产品,使整个系统可以随着技术的发展和进步,不断得到充实和提高。

<标准化和模块化>-严格按照国家和地区的有关标准进行系统设计和设备配置,并根据系统总体结构的要求将各子系统进行结构化和标准化,综合体现当今世界的先进技术。

<安全性与可靠性>-必须深刻理解设备和系统安全可靠的重要性,因为在设备选择和系统设计中安全性和可靠性始终是放在第一位的。

<经济合理性>-设备选型和要确保满足需求,具有技术上的先进性、可行性和实用性。

设备组成:

1)投影设备

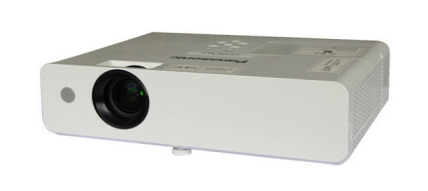

设备可以逼真地还原电脑、DVD、录像机、有线电视和摄像机的视频信号;可以准确地放大显示微机的全系统信号,使网上一些相关信息清晰的显示在大屏幕上,并可在多种画面之间互相切换,为会议的重大讨论、重要决策提供直观方便的服务,快速直观的为会议提供所需材料。本项目中会议室长11.4米,宽度为8.5米,投影机我们选用150寸大屏幕正投显示,投影机均选用松下PT –UX333,3500流明以上的设备,分辨率达到1024×768及以上,支持XGA、Video、VGA、HDMI接口;

设备用取天花吊装,敷设一条VGA一条HDMI高清线到地面地插盒。

投影仪

2)主要参数:

显示方式:透射式液晶面板(× 3, R/G/B)

分辨率:1024*768    4:3      流明度:3300lm

灯泡寿命:5000小时/6000小时/8000小时×2(灯泡功率:普通模式/节能模式1/节能模式

投影幕布:设计采用波珠幕布电动遥控,4:3、150寸,幕布的宽高为:3240*2230MM。玻珠幕—增益系数在1.0-2.8,

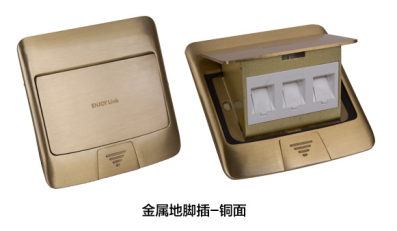

地插:内置VGA HDMI信号接口,全铜防水阻尼 液压缓弹式,地面底盒安装,方便会议使用电脑设备接入。

地插盒

扩声音响设备:扩声系统用于将与会议有关的音频资料清晰地播放给与会者,扩音系统的设备主要根据会议室面积大小,形状,及功能要求来进行配置,本方案主要采用ITC专业设备,该系统可满足会议、娱乐扩声所需,本系统包含主、副音箱,主、副功放机和均衡器、无线话筒。可以将DVD、录像机、电脑的音频逼真地还原出来。

系统配置:4只8寸音箱(前后2只,挂装),在餐饮区域配4只音箱;音箱采用支架墙壁安装,要求牢固美观,角度指向合理。1拖2式无线话筒、功放机、效果器、12路调音台等音响设备安装在会议室内可移动的航空机柜内。

3)产品组成:

合并式功放:

合并式功放

技术参数:

1.输出功率  立体声/并联8R:350W*2  立体声/并联4R:530W*2  桥接8R :1060W

2.信噪比:<90dB

3.频响:20Hz-20KHz(+0dB/-3dB)

4.输入阻抗:20KΩ

会议娱乐音箱:

会议娱乐音箱

技术参数;

1,阻抗: 8Ω

2,频响 :65Hz-20KHz

3,额定功率: 150W

4,灵敏度: 95dB/W/M

5,覆盖角度: (H)80°(V)60°

调音台:

调机台

技术参数:

1. 单声道输入通道(话筒或线路输入) : 4路。

2. 立体声输入通道(线路输入) :4组(8路单声道)。

3. 单声道话筒接口幻像电源 :+30V。

4. 输出通道 :2路ALT输出 2路不平衡主输出 2路平衡主输出 1路立体声监听输出 2路单声道耳机输出; 高频、中频、低频的频点: 12KHz  2.8KHz  80Hz。

手持式无线话筒(1台接收机2支手持式话筒):

手持式无线话筒

1,采用UHF超高频段双真分集接收,并采用DPLL数字锁相环多信道频率合成技术。
2,提供各200个共600个信道选择,真正分集式接收,有效避免断频现象和延长接收距离。
3,带8级射频电平显示,8级音频电平显示,频道菜单显示,静音显示。
4,平衡和非平衡两种选择输出端口,适应不同的设备连接需求。
5,LCD液晶显示屏能同时显示信道号与工作频率。轻触式按钮控制简捷,让用户使用更方便。
6,超强的抗干扰能力,能有效抑制由外部带来的。
7,红外对频功能,能方便、快捷的使发射机与接收机频率同步。
8,中频丰富,声音且有磁性感和混厚感,属人声话筒音持的精华。
9,频率指标:640-857MHz ;
1)调制方式: 宽带FM。
2)信道数自:200个。
