门禁系统对综合布线施工有什么要求?

来源: | 发布日期:2021-05-19

      安装门禁系统时需要注意很多事项。否则,安装后的使用效果不好的话,经常会发生小故障等问题。所以,在安装门禁系统的时候要注意这些问题。下面小编就来给大家介绍一下门禁系统对综合布线施工有什么要求。

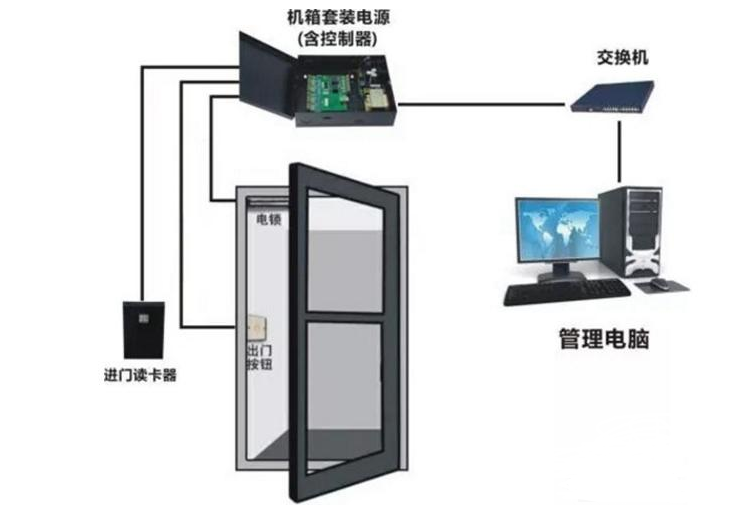

门禁系统

      读取器控件线:推荐用8芯屏蔽多个双绞网线(其中3芯备用,如果不需要读卡器声光反馈合法卡,可以不连接LED线),数据线Data1Data0互为双绞更好。建议截断面积大于0.22平方毫米。最长不可以超过100米。屏蔽线接控制器的GND。加粗或者双股合一股给读卡器供电,有助于提升读卡器的性能。(也可以采用其他多芯屏蔽的五类线)按钮到控制器的线,建议采用两芯线,线径在0.3平方毫米以上。

       对于电锁到控制器的电线,建议采用两芯电源线,截面积1.0mm以上。如果超过50米,应考虑使用更粗的线或多股并联,最长不应超过100米。门磁到控制器的线,建议选择两个核心线,线径在0.22平方毫米以上,如果不需要在线知道门的开关状态,或者门长时间不关闭警报和非法闯入警报锁等功能,门磁线就不能连接。

      通讯线:(控制器到控制器,控制器到电脑)

      485通信系统:控制器与控制器之间,控制器与转换器之间的电线,建议用8芯屏蔽双绞线。线径在0.22平方毫米以上,485+和485-必须互相双绞,其他6芯备用,屏蔽线不能连接。如果通信不顺畅,可以考虑用屏蔽线连接所有控制器的GND,或者在485总线的最后一个控制器的485+和485-之间并联连接120欧姆的终端电阻来提高通信质量。485总线长度理论上可达1200米。建议根据控制器数量或通信环境的复杂性,不要超过800米。如果超过请选用485HUB或者中继器来改善通讯环境。控制器和控制器的连接必须是手牵手的总线结构,不能分叉或星形连接。

      TCP/IP通信方式的系统:与计算机网络综合布线方式相同,从控制器到HUB使用普通网络电缆的距离不足100米,越长对线的质量要求越高。推荐使用品牌网线。
