会议室综合布线有哪些注意事项

来源: | 发布日期:2021-04-22

会议室综合布线工程设计将对布线全过程产生决定性的影响,故此会议室综合布线工程设计师可谓是极其重要了那么你们知道会议室综合布线 有哪些注意事项呢?

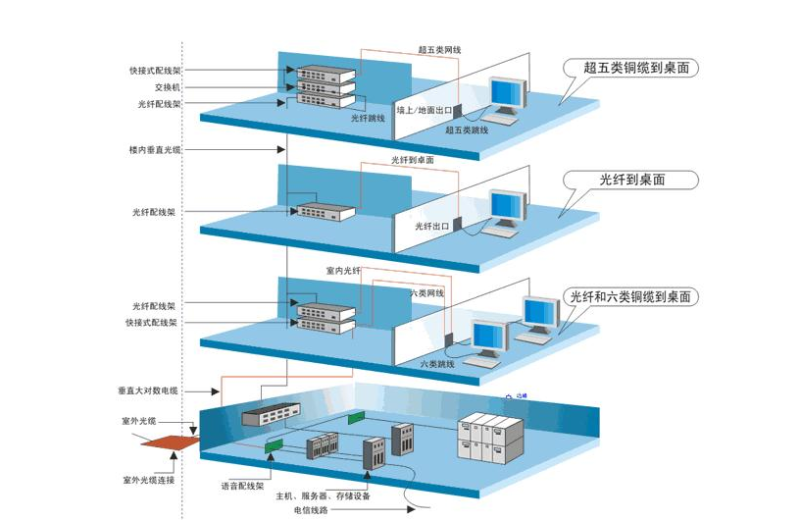

会议室综合布线

会议室综合布线有哪些注意事项

会议室综合布线时须注意以下几点:

一、线材选购;

一般情况下我们建议音视频传输选择使用75欧姆(64线屏蔽网)同轴电缆,网络数据传输选择超五类双绞屏蔽线,BNC接头选用75欧姆(可焊接)或50欧姆(可用螺丝固定)两种。

二、音视频线路铺设

三、基带同轴电缆;

同轴电缆以硬铜线为芯,外包一层绝缘材料。这层绝缘材料用密织的网状导体环绕,网外又覆盖一层保护性材料。有两种广泛使用的同轴电缆。一种是50欧姆电缆,用于数字传输,由于多用于基带传输,也叫基带同轴电缆;另一种是75欧姆电缆,用于模拟传输。我们通常选用75欧姆电缆是因为目前多数摄像机输出信号为模拟信号,这样抗干扰能力强。与BNC接头相连接的时候必须要保持接头与线头连接紧密,绝对不允许线头有裸露在外面部分,否则可能烧毁摄像机或NVS主板。

四、网络线路铺设

接线图:它验证正确的线对连接。必须遵照EIA 568A或568B的定义。

长 度:长度指连接的物理长度。在包括了电缆厂商所规定的NVP值最大误差和用来进行长度测量的TDR技术所带来的误差后,测量长度的误差极限是:

Channel:100m+15%×100m=115m

Basic Link:94m+15%×94m=108.1m

注:TIA(通讯工业协会)制定了EIA/TIA 568A TSB——67标准,它适用于已安装好的双绞线连接网络。TSB——67中定义的“连接”模型标准定义了两种连接模型Channel和基本连接(Basic Link)。Channel定义了标准对端到端(含用户末端电缆)传输的要求。

以上是会议室综合布线注意事项的相关内容。希望对您有所帮助。想了解更多综合布线资讯信息的,可电话或者在线咨询广州轩辕宏迈400-777-7082。
