美亨工厂防爆视频监控系统项目

来源: | 发布日期:2021-04-01

广东美亨化学复合材料科技股份有限公司,是广东粤亨实业控股集团旗下,专注复合材料固化系统解决方案的研究,是集研发、设计、生产与销售为一体的高科技技术公司,每年都有适合市场需求的新产品研发问世,并申请发明专利。生产的主打产品是过氧化物系列,如MEKP、OT(TBPB、TBPO)、CYHP等五大类40个小类过氧化物产品,还有功能性特种不饱和聚酯树脂、乙烯基树脂、促进剂、色浆,销往全国13个省市,覆盖整个中国东部沿海省份;同时销往欧洲,亚洲,南美洲等十余个国家和地区,获得国内外客户的称赞与信任。其中,过氧化物系列产品位居世界前列。

视频监控系统工程

化工厂厂区规模较大,生产及管理安全系数要求高。将众多的生产车间、半成品仓库、特殊室外场所和职能部门实现现场监控和生产指挥调度的结合,能在很大程度上提高工厂的智能化管理水平,为了丽亨化工厂的安全防范工程达标。参照《化工厂监控安全系统设计》的要求,本公司严格按照业主的要求,制订了一套完整的闭路电视监控(CCTV)解决方案。

该项目位于广东省清远市英德市英华镇,安装视频监控的区域主要有办公研发大楼、生产车间、食堂、围墙及无围墙的空地。

根据广东美亨化工厂安全防范要求,以及我们同用户相关部门提出的需求包含(文字说明、办公室平面图和配置要求等,总体规划要求制订的解决方案如下:

此项目建设为美亨化工厂的全网络架构的防爆高清视频监控系统。系统全部网络数字化,前端选用百万像素网络高清防爆红外摄像机,并以此来架构一个全数字的专有化工厂视频监控网络系统。在每个重点监控区域部署网络高清防爆红外摄像机,通过化工厂监控专有网络,连接到远程后端部署在化工厂信息中心的NVR服务器集群,并通过一台集中管理服务器,实现一个系统管理平台对所有监控点的前端摄像机、NVR、高清解码器等设备的视频浏览、控制、报警联动、录像检索和回放等全局管理。

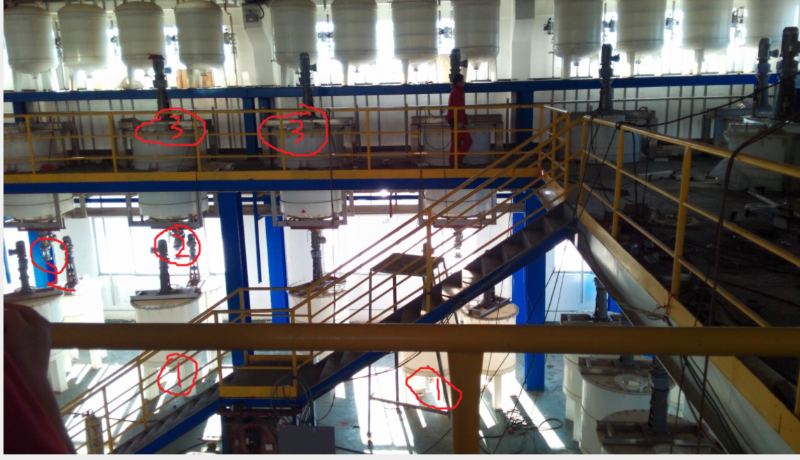

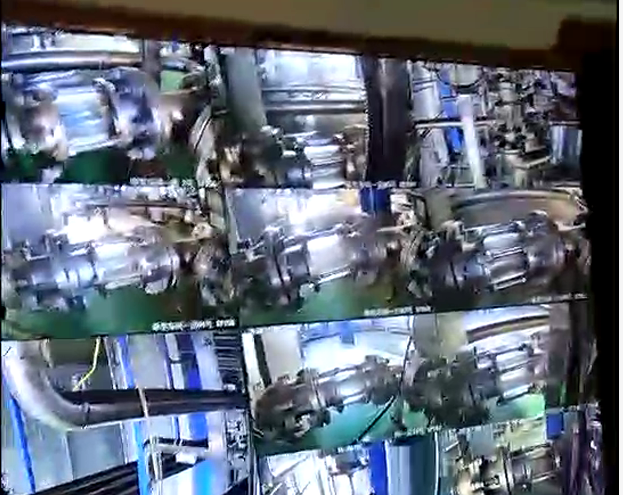

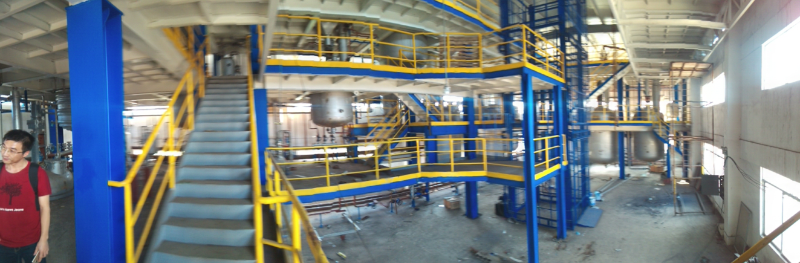

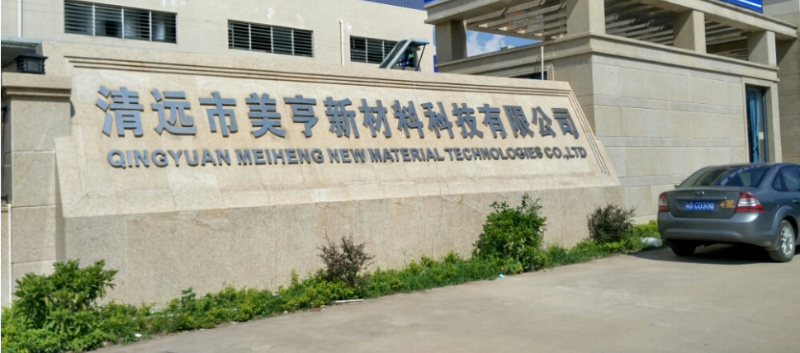

现场图片

清远美亨工厂视频监控系统工程

清远美亨工厂视频监控系统工程

系统设计思路

本系统根据客户提出的要求,共选用2种摄像枪作为本项目的前端设备;分别为:防爆、防腐数字摄像机和,防爆、防腐高速球机。

终端设备采用1台256路CVR,配置xx解码器一台、该解码器为16路HDMI、8路辅助BNC独立输出,含拼接屏功能,xx操作键盘一台,15台拼接屏作为显示输出设备(由贵方提供),录像存储时间为30天+;管理电脑一台。

工厂视频监控系统工程

网络综合布线上,共设置9个汇聚点,每个汇聚点按摄像枪数量配置1--3台24口POE交换机,(除外围立杆摄像机每台摄像机配置一个电源供电以外,其他都采用POE交换机通过网线供电),每个汇聚点通过光纤连接到监控中心;监控中心配置24光口交换机一台,24电口汇聚交换机;所有电源从监控中心集中供出。考虑到化工厂的特殊性,所有线路必须考虑防腐蚀保护。室外摄像枪要做防雷保护。

项目建设内容

1、监控主设备(中控室:硬盘录像机、视频服务器、视频管理软件、监控硬盘(4TB)、解码器)、工业机柜、核心光纤交换机、24口千兆交换机、10kvUPS主机电源)。

2、甲类车间;

1)防爆一体网络云台摄像机(DS-2DY92201W-CWX)用于具有可燃性气体、空气与蒸气形成的爆炸性混合物场所及可燃性粉尘与空气混合形成的爆炸危险场所等,如:炼化厂、油气库输油管道、变电站危化品存储仓库、加油站等。

2)工业级交换机、阻燃铠装电缆、光缆等)。

3、乙类车间;

1)防爆一体网络摄像机(DS-2XE622YH-MHHGG)用于具有可燃性气体、空气与蒸气形成的爆炸性混合物场所及可燃性粉尘与空气混合形成的爆炸危险场所等,如:炼化厂、油气库输油管道、变电站危化品存储仓库、加油站等。

2)工业级交换机、阻燃铠装电缆、光缆等。

4、仓库及周边监控;

5、公共机房及周边设备;

6、使用主设备品牌:海康威视;

总结:一个完整的化工厂安防信息化工程,除了视频监控系统外,还包括诸多子系统如:周界入侵子报警系统、门禁管理子系统、语音对讲子系统、环境监控子系统、巡更系统等。随着设备技术的不断发展、系统信息化程度的不断提高,多个子系统之间会逐步相互融合,并协同工作实现数据共享,提供一个技术先进、稳定可靠的安全防范系统来保障化工厂正常运行、安全生产。
