江门南洋船舶工程有线公司弱电网络工程

来源: | 发布日期:2021-03-19

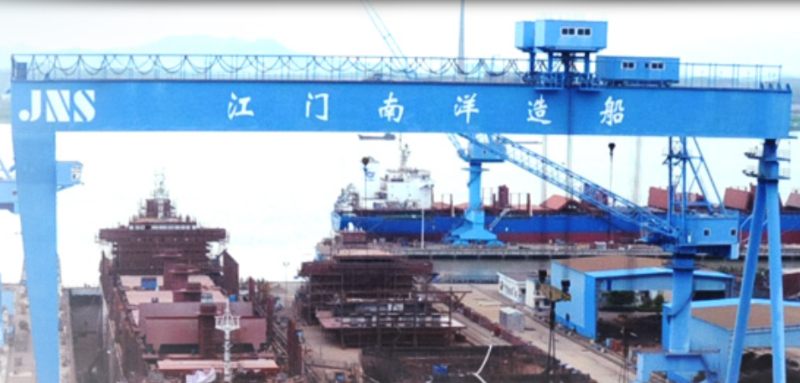

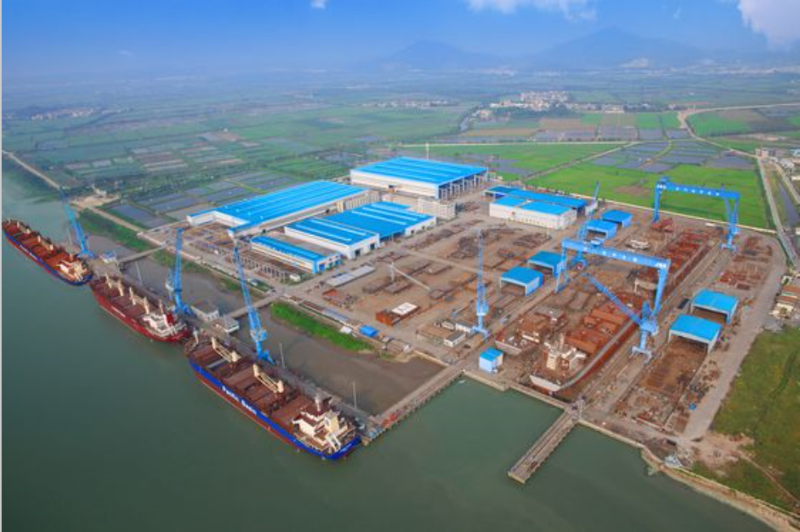

江门市南洋船舶工程有限公司(JNS),成立于2005年初,位于广东省江门市新会区银洲湖畔。JNS下辖两个厂区,占地面积720000平方米,岸线1000米,拥有现代化的造船设施。

江门南洋船舶弱电工程项目

JNS所建船型在国际市场上被称为“南洋型”船。近年来,JNS为迎合国际市场的需求,推出了多款绿色环保灵便型散货船。该类船型因卓越的绿色环保节能性能荣幸地成为了英国劳氏船级社“EP”绿色标志证书的首个获得者。其中,B型39000DWT绿色环保灵便型散货船的各项指标国际领先,相较市场同类型船日均节省燃油20%,该船以其优异的亲环境性和燃油经济性得到了众多船东的青睐。2016年,该船获得了广东省高新技术产品的认定,是JNS目前的主推产品。JNS的船东遍布亚洲、欧洲、非洲和美洲。2013年JNS开始与日本船东合作,这对JNS开拓日本市场具有历史性的意义。其弱电网络系统经过投标,最终由轩辕宏迈公司中标承建。

江门南洋船舶弱电网络工程


工程内容

根据江门市南洋船舶工程有限公司弱电网络工程的的要求,本次项目包括办公楼及8栋职工宿舍楼内的:综合布线系统计算机网络系统视频监控系统、公共广播系统、无线网络系统、门禁系统、多功能会议室及机房建设等子系统。

1、综合布线系统

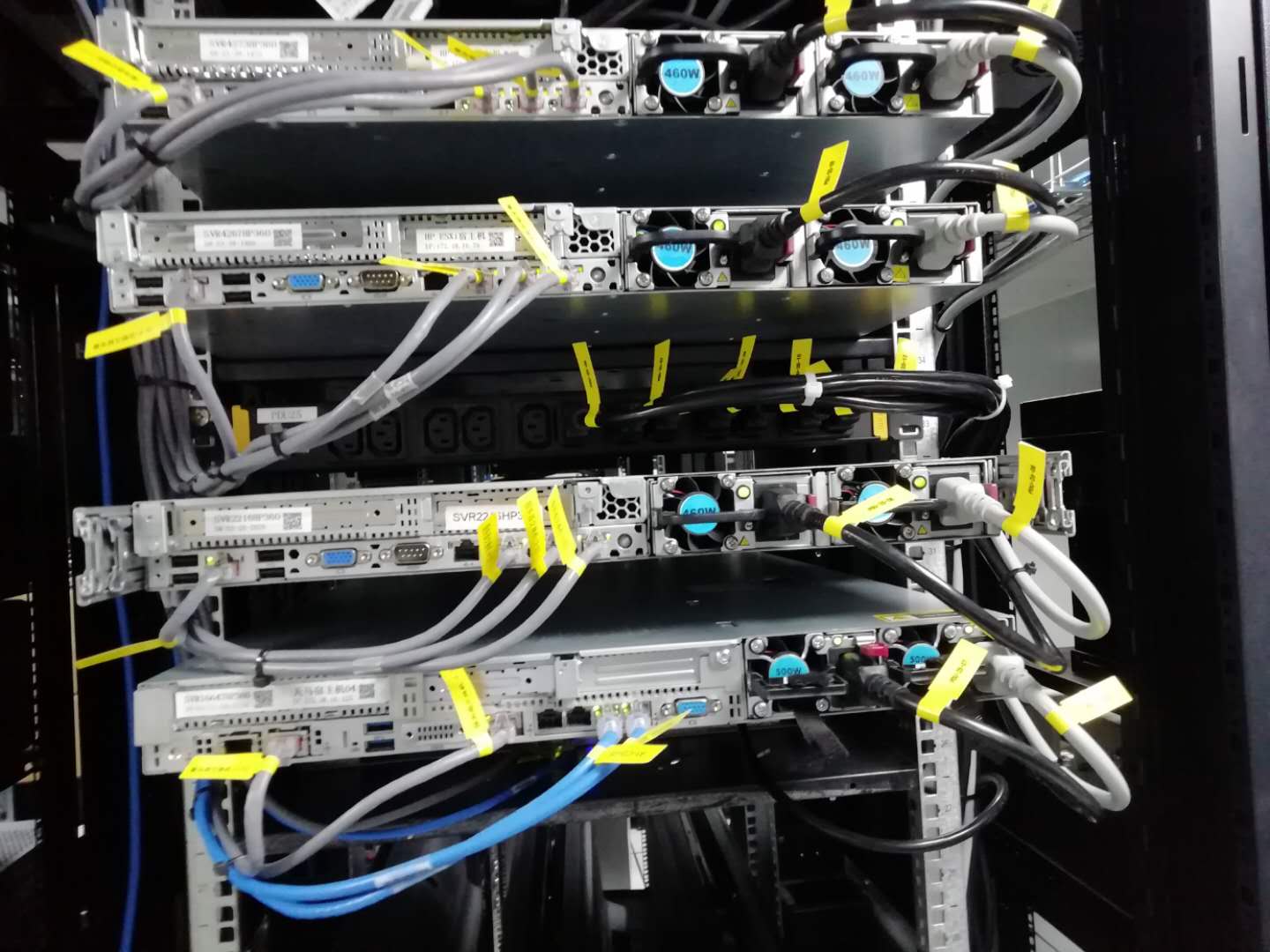

水平区配线架采用五类标准模块化配线架,数据、插座均打在模块式配线架上,内外网单独打配线架。楼内主干采用12芯多模光缆走数据信号,网络机房到每个楼层护理站机柜敷设一条12芯光纤。建成后的网络数据,任一个信息插座均既可用于数据,只需在配线架端简单地变动一下跳线。经过对布线系统的综合规划设计,科学安排施工,本项目布线系统通过100%的测试,所有布线产品我司均采用ENJOYLINK欢联光缆布线解决方案和超五类铜缆布线解决方案;并提供20年质量保证;

江门南洋船舶弱电网络工程

2、计算机网络系统

 网络技术选型:

我们根据JNS的实际需求,网络主要以千兆为主;核心设备主要有:路由器采用Cisco1941系列,核心交换机为H3C产品,接入层交换机主要为华三1700系列交换机。

 网络拓朴的设计:

本次网络系统建设范围主要包括有线网络、无线网络。网络主体架构采用星型结构,在每个楼层配线间配置接入级交换机通过光纤连接到机房的核心三层交换机形成一个核心环网;楼层各个信息点接入本楼层配线间的交换机。

对应用支持的考虑:

基于网络的应用很多,包括办公应用、AP接入应用、视频监控应用等。有些应用对网络的要求比较高。本项目智能化工程计算机网络系统,在网络设计的时候,我们在设备性能以及协议等方面作了充分的考虑。例如网络主干采用1000M以太网技术,网络设备具有良好的扩充性以及扩展性。对于无线AP、视频监控应用,需要网络具有良好的服务质量(QoS)。在技术方案中针对这些网络的具体应用,我们提出了各自具体的实施方案。

 对IP地址、DNS等网络基础资源的规划:

对安全的考虑:

在对外连接上采用防火墙技术、DMZ设置保障信息系统的安全。在设备和系统设置上采用其他的一些策略包括针对Cisco设备特点采取的网络设备安全加固手段、采用虚拟网技术(VLAN)划分不同的网段,实现不同子网之间的逻辑隔离及控制、在核心服务器VLAN及主要出口设置入侵检测系统;在主干路由设备上以及接入设备上设置访问控制,隔离外部入侵。

出于对设备物理安全的考虑,对机房以及配线间设备考虑防雷和接地。主要考虑电源防雷和型号防雷,并对设备以及机柜等作良好接地。而这一部分也是机房设计的重要组成部分。

3、视频监控系统;

本系统主要对电梯轿厢、各楼层通道、安全出入口、一层外围、办公区,二层公共区域,员工宿舍区域及周边进行24小时监控:

监控系统:采用数字高清摄像头,视频信号集中管理控制,集中管理控结合的解决方案;设备采用数字硬盘录像机存储控制,并通过矩阵将多路视频监控图像送至监控室,监控室配置3台高清晰数字电视机分别显示楼内的监控图像,监控人员通过键盘对录像机进行监视、调看、回放等各项操作;同时录像机接入局域内,可设置网内的任一电脑通过客户端软件可实现远程监控管理。监控室设在保安室,录像机设备放在机房的网络机柜内。

4、公共广播系统;

背景音乐及公共广播系统向整个办公楼提供背景音乐和公共广播服务。

本项目中分为楼内吸顶喇叭和户外草地音箱,不做分区管理,共有52个点;背景音乐设备主要有:音源设备、功放、音箱、话筒等。

本系统管理中心设在一楼消防控制室(即监控室);

系统为模块化结构,可按客户的愿望及要求分配和控制音频信号。

5、无线网络系统;

本次建设在网络管理区部署智慧WIFI解决方案,集成AC管理平台,通过AC管理平台,可以轻松对网络中的AP和路由器等设备进行集中化统一管理和配置,在服务器端即可查看全网的及网络运行状况,通过AC无线管理组件可以实现对FIT AP的集中化管理,实现统一配置、管理和维护,不论是在前期配置还是后期维护都极大的降低了维护的成本,提高了工作效率,管理员通过AC管理平台即可实现对全网AP的统一管理。实现网络资源、用户、业务的融合管理。对于大堂和公共场所比较空旷的区域采用放装式AP进行部署;对于客房区域由于无线信号在穿过墙壁和比较厚的障碍物的时候,信号的损耗比较大,会影响无线接入的效果,对于这种情况适合采取功分方式进行无线部署,将功分AP的天线部署在房间内入墙式,安装在86底盒上,同时可以避免信号的损耗,从房间布局结构、面积、综合成本考虑合理布点,无须每间房安装一台AP。房内采用入墙式AP点,公共区域采用吸顶式AP安装,共有141个布点。

江门南洋船舶弱电网络工程

6、门禁系统;

该系统是一套基于智能建筑系统集成理念,采用了 TCP/IP构架和模块化设计模式,开发生产的建筑智能化集成管理平台。该系统及其子系统不仅具有强大的系统功能,而且在系统集成方面具有良好的应用能力;系统具有图形化电子地图,可实时反应门的开关状态,门开超时报警;非法使用卡或强行开门锁等非正常情况下系统会将自动发出报警信号,系统将自动记录;可以根据持卡人的身份设置权限,分时段控制人员出入 。

7、多功能会议室;

本系统包括:大屏幕投影系统,音响(扩声)系统;设备需满足日常会议、培训及小型娱乐活动的需求。在系统的产品选型上,我们为业主选择了当今世界上普遍使用,但是在技术上具有一定的超前性和领先性的产品,保证整个会议系统在相当一段时期内保持先进。

8、机房工程;

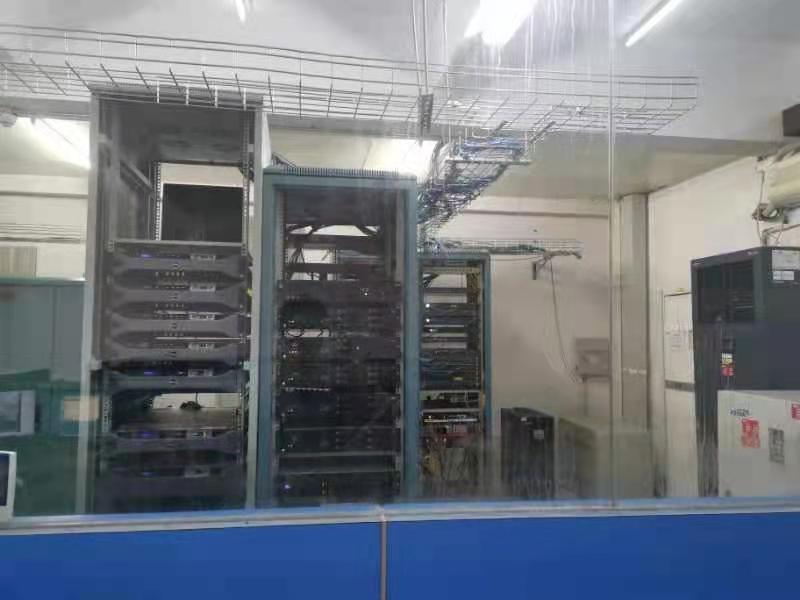

机房设在办公楼3楼,是计算机网络、应用服务器、综合布线等的管理中心;

机房功能区主要包括:设备间、UPS间、工作间;

系统主要包括:空调、配电和UPS系统,门禁管理系统,防雷、接地系统。

本项目UPS采用三进单出工作方式,后备30分钟蓄电池组。

UPS系统要求在线式采用380V50HZ,三相五线制配线方式,从两个独立电源引入两路供电线。市电配电相应配有双电源自动切换装置用于UPS市电接入。所有线缆、电线均采用镀锌线槽,金属线管安装,不可与弱电线槽线管并用,并保持至少200MM的间距。

广州市轩辕宏迈信息科技有限公司专注为各类企业提供信息化工程建设服务。主要包括网络工程安防监控工程综合布线工程、弱电智能化解决方案等,拥有电子与智能化工程级专业承包二级资质及安防专业资质,具备大、中型项目的设计、实施及管理经验,能够为客户提供完整的各类解决方案。企业服务热线:400-777-7082。
