一、前言

  商场网络系统是商业综合体智能化运营的基础支撑，承载收银交易、客流分析、智慧导购、安防监控、办公管理等多种业务。商场业态复杂、人流量大、终端类型多，网络布局需兼顾性能、安全、可靠与可扩展。轩辕宏迈从设计原则、网络架构、各子系统设计要点等方面进行系统梳理。

二、设计原则

 业务隔离：不同业务系统逻辑或物理隔离，避免相互干扰和安全隐患

     高可用：核心层冗余设计，关键链路双归，单点故障不影响整体业务

     可扩展：预留端口与带宽裕量，支持后期商铺增加和业务扩展

     易运维：分层分区分权管理，故障定位快速，配置变更可控

三、网络总体架构

采用经典三层架构：核心层 — 汇聚层 — 接入层

核心层

     部署于商场中心机房，采用双核心交换机冗余

     负责高速数据转发和跨汇聚层互联

     上联出口防火墙/路由器，对接运营商线路

汇聚层

     按楼层或功能区部署汇聚交换机

     承担策略执行（ACL、QoS）和VLAN间路由

     双上联至核心层，避免单链路中断

接入层

     部署于各弱电间，连接终端设备

     支持PoE供电（AP、摄像头、IP电话等）

     端口安全、MAC绑定、广播风暴抑制

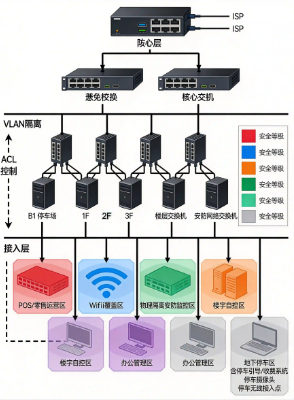

四、网络分区规划

商场网络按业务安全等级和功能划分为以下独立区域：



    各区域通过VLAN隔离，核心交换机上配置ACL控制跨区域访问；高安全等级区域（安防、商业运营）建议物理隔离或防火墙隔离。

五、各子系统设计要点

商业运营网络

     POS收银终端独享VLAN，与顾客网络严格隔离

     收银数据加密传输，核心交换到服务器区链路冗余

     断网场景下POS需支持离线收银模式，网络恢复后自动同步

     服务器区部署于独立机房，防火墙隔离，仅开放必要端口

无线覆盖网络

     全场无死角覆盖：商铺、走廊、中庭、停车场、室外广场

     高密场景（餐饮区、中庭活动区）采用高密AP+定向天线，降低同频干扰

     顾客Wi-Fi与商户内部网络VLAN隔离，通过AC统一管理

     支持Portal认证、短信认证、微信认证等多种接入方式

     客流分析数据通过独立通道回传，不占用业务带宽

     频率规划：2.4G与5G双频，优先引导终端接入5G

安防监控网络

与其他业务网络物理隔离，独立交换设备和布线

前端摄像头通过PoE接入，视频流经汇聚交换机直连NVR/存储

存储网络建议采用独立光纤通道或iSCSI专网

预留20%以上端口和存储容量用于后期扩容

地下停车场网络

地下停车场是商场的重要配套设施，环境特殊（面积大、层高低、信号屏蔽强），网络需求覆盖停车管理、安全监控和用户体验三大方向：

停车管理网络

车位引导系统：每个车位部署超声波/视频车位探测器，经RS485/CAN总线汇聚至区域控制器，再通过TCP/IP上传至管理服务器

出入口道闸、收费终端独享VLAN，与顾客网络隔离，确保收费数据安全

车牌识别摄像头通过PoE接入安防专网，抓拍数据实时回传

反向寻车终端部署于电梯厅、楼梯口等关键位置，通过商场Wi-Fi或有线接入

       安防监控网络

地下停车场纳入安防监控专网，每层独立汇聚

摄像头覆盖：出入口、坡道、拐角、电梯厅、楼梯间、盲区通道，无死角

部分区域可采用低照度摄像头，适应停车场光线较暗的环境

无线覆盖网络

地下停车场钢筋混凝土结构对无线信号衰减严重，需专项设计

AP部署密度高于地上区域，建议每800-1000㎡部署一台室内AP

车道上方安装定向天线，沿车道走向覆盖，避免信号横向穿透柱体损耗

2.4G频段为主（穿透能力优于5G），管理通道使用5G

顾客Wi-Fi支持在线寻车、缴费等移动服务

环境与布线注意事项

地下停车场湿度大、粉尘多，弱电间和机柜需满足IP54及以上防护等级

线缆选用防潮阻燃型，桥架密封处理，防止凝露积水

车位探测器布线走弱电桥架，与强电（照明、充电桩）保持间距

每层设置独立弱电间，汇总本层所有终端后上联至停车场汇聚交换机

楼宇管控与物业网络

       BA系统、照明控制、电梯监控等统一划入楼宇管控VLAN

       停车管理、能耗监测等划入物业运维VLAN

       与互联网隔离或仅通过网关白名单方式对外通信

       串口设备通过串口服务器转网接入

网络出口设计

      双运营商线路接入，主备或负载均衡

      出口部署下一代防火墙，具备IPS、AV、URL过滤功能

      商业运营区走专线或VPN，与普通上网流量分离

      出口带宽按业态规模估算，预留30%峰值裕量

布线与机房设计

综合布线

      主干采用万兆多模/单模光纤，楼层水平布线采用六类或超六类双绞线

      弱电间按每1500-2000㎡设置一个，覆盖半径不超过90米

      布线路径避开强电桥架和暖通管道，间距≥30cm

      光缆与铜缆分桥架敷设，所有线缆标签标识清晰

机房与弱电间

     中心机房设置于商场中心区域，兼顾到各楼层光纤路由距离

     楼层弱电间需满足：独立空间、温控、UPS供电、接地

     机房UPS后备时间≥2小时，弱电间UPS后备≥30分钟

     机房防静电地板，弱电间机柜接地电阻≤1Ω

六、无线勘测与优化

     施工前进行无线站点勘测，确定AP点位和信道方案

     中庭挑空区域采用高功率AP+定向天线向下覆盖，避免信号浪费

     金属货架、玻璃幕墙区域需实地测试信号衰减，调整AP密度

     竣工后进行信号覆盖验收：场强≥-65dBm，信噪比≥25dB

七、风险点与预控







总结

         商场网络布局的核心在于：分区隔离、冗余可靠、无线全覆盖、易扩展运维。设计阶段需充分梳理业态和业务需求，将商业运营、安防监控等高安全等级系统与其他业务做明确隔离；无线覆盖要基于实地勘测而非经验估算，避免高密场景和特殊空间出现盲区或拥塞；核心层和关键链路的冗余设计是整体可靠性的底线。同时，预留足够的端口、带宽和存储扩展空间，以应对商铺调整和业务增长。
