多分支网络组网方案 Multi branch network networking scheme

多分支组网方案
多分支组网建设背景

轩辕宏迈多分支网络组网方案主要针对的是集团多分支、连锁商超、连锁门店、连锁营业厅等跨地域统一组网的场景,也适用于中大型集群网络。

针对于多分支网络组网来说,由于跨地域或跨运营商网,建设网络时考虑的核心要素主要是统一管理运维、VPN 数据加密传输等。

咨询热线:400-777-7082

多分支组网设计原则Design principles of multi branch networking

01
统一管理

总部可通过管理平台对全网分支进行统一管理运维、数据汇总。

02
安全性

保障分支网络安全性,以及数据跨互联网传输安全。

03
可靠性

重要节点采用冗余设计,避免重要节点单点故障,保障可靠运行。

04
扩展性

可灵活扩展网络边界(分支数量),实现弹性扩容。

多分支网络方案设计 Multi branch network scheme design

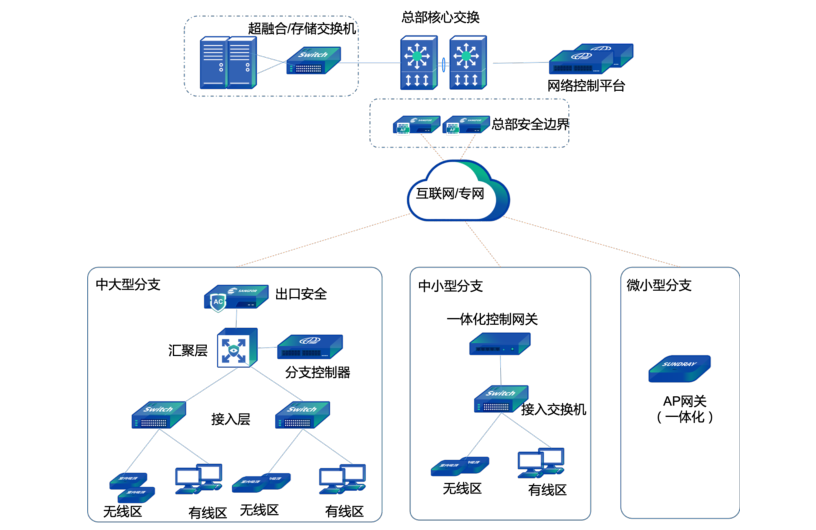

多分支网络方案设计

轩辕宏迈—信锐为多分支网络客户提供安全可靠、统一管理的解决方案,重要节点(总部管理平台)采用双机冗余设计,实现毫秒级切换,分支网络实现与总部网络异常冗余保障分支可靠性,分支与总部数据传输采用 VPN 加密隧道,分支有线/无线/网关等通过控制平台即可统一管理。

除此之外,信锐控制器可以拓展多分支机房、多分支用电、多分支环境等物联网应用。

方案优势特色 Advantages and features of the scheme

多分支网络组网解决方案
灵活部署,根据分支规模选择最适合的方案

中大型分支在本地部署分支控制器,管理本地分支的有线无线网络;中小型分支在出口部署一体化控制网关(信锐),并实现网关路由、行为管理、VPN、有线无线管理;微小型分支可以直接部署一台 AP 作为网关路由,并实现无线覆盖,同时可以下联接有线交换机或者有线终端。

多分支网络组网解决方案
统一管理,无需频繁登录不同设备,降低维护工作,减少管理盲点

信锐多分支组网网络部署解决方案具有灵活、便捷的管理维护;可通过总部网络控制平台对所有分支有线安视交换机、无线 AP 设备及信锐分支控制器、信锐一体化控制网关进行统一管理,实现全网可视化;可以兼容友商网络设备,实现全网认证漫游。

多分支网络组网解决方案

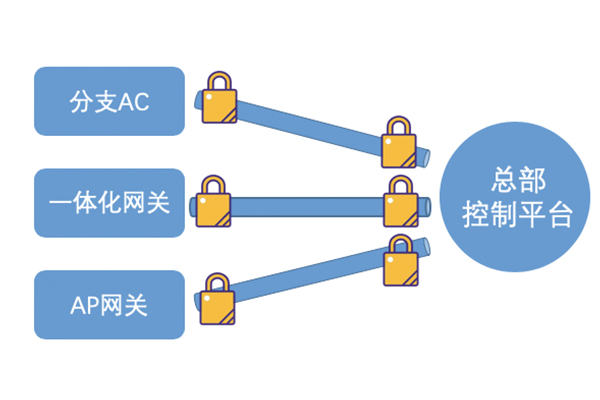

无边界组网,融合 VPN 让异地网络零距离

通过信锐分支控制器、一体化控制网关均内置 VPN,可与总部 VPN 设备互联除此之外,在微小分支中直接部署 AP 自带 VPN 隧道,可直接与总部网络控制平台(信锐AC)建立数据加密隧道,分支无需额外部署 VPN 设备即可实现内网资源共享。分支设备自带上网行为管理、审计、流控,可以有效保证分支网络安全性

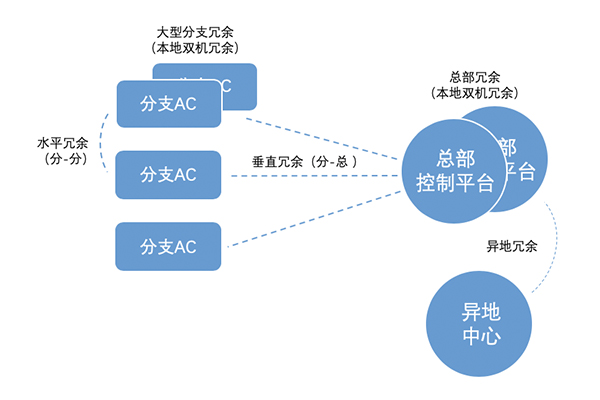

多级托管灾备,较传统部署模式可靠性大大提升

总部控制平台通过 1+1 双机冗余热备实现高可靠性,除此之外,可以部署异地双冗余中心;分支控制器(信锐 AC)可以与总部信锐控制平台实现异地垂直备份、并且可以与邻近的分支控制器实现异地水平备份,保障高可靠性。

多分支网络组网解决方案
硬件按需组合,真正实现弹性超低成本扩容

部署了信锐多分支组网,可以根据实际分支网络建设情况进行弹性网络扩容;新增分支网络、新开分支都可以接入总部控制平台,同时总部平台也可以实现集群扩容;相比传统的无线网络部署模式,信锐多分支组网具有超低成本的独特优势,实现平滑的弹性扩容。

多分支网络组网解决方案
