软件定义广域网概述 Software defined Wan

软件定义广域网主要负责各网络节点的互联互通，比如总部和分支之间，分支和分支之间，数据中心之间等，其更多的是实现业务流量的被动“承载”，但随着云计算、移动互联网等应用模式的发展和流量模型的改变，很多时候需要网络能主动“适应”业务流量，做到业务随需而变，但是由于目前的网络在管理上主要是面向设备而非业务。网络架构复杂、扩展困难、封闭僵化。视角上更多的是基于节点而非全局的视角。

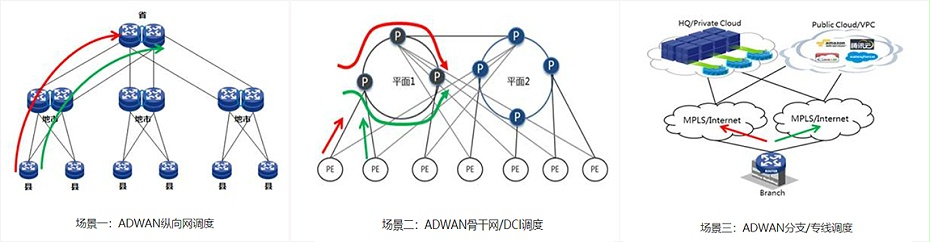

* ADWAN方案提供了多种调度策略（ADWAN纵向网调度、ADWAN骨干网/DCI调度、ADWAN分支/专线调度）软件定义广域网

* 基于带宽利用率调度，双链路上行。正常情况下两种业务走在同一条链路上，但是随着带宽利用率的逐渐增加，当链路的利用率达到设定的阈值时，控制器会下发相应的策略，将一条链路的业务调节到另一条链路上

* 基于延时调度，双链路上行。正常情况下两种业务走在同一条链路上，但是当一条链路上的延时超过用户所设置的阈值时，控制器会下发相应的策略，将一条链路上的业务调节到另一条链路上

* 基于丢包调度，双链路上行。正常情况下两种业务走在同一条链路上，但是当一条链路上的丢包率超过用户所设置的阈值时，控制器会下发相应的策略，将一条链路上的业务调节到另一条链路上

* 基于时间段调度，双链路上行。周期性的业务调度保障业务需求、某一时间段对高优先级业务可靠性保证

基于策略我们可以和不同的业务进行组合，满足不同的客户场景需求。例如对于视频会议，我们可以开启延时策略加丢包策略加带宽利用率即可。

ADWAN提供了业务可视功能，可以查看业务流量信息、占用带宽的比例等。业务流量信息可以展示给用户，让客户时刻清楚自己网络的整体健康状态。

* 拓扑管理：ADWAN提供了多维度拓扑视图，方便管理员以不同视角查看网络拓扑信息。
1）全景拓扑：用于查看ADWAN控制器下的所有设备的拓扑；
2） Overlay拓扑：提供VXLAN专线拓扑，用户查看VXLAN专线

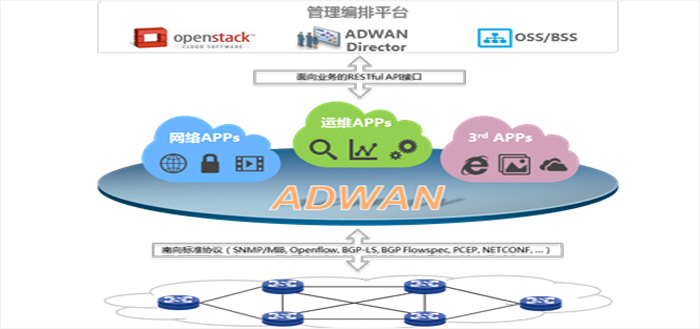

01网络设备层

网络设备接收SDN控制器的控制和管理，除了传统的SNMP、NETCONF、命令行等方式外，支持SDN架构下的BGP-LS、BGP Flowspec、PCEP、OpenFlow等协议，和控制器进行通信；同时在转发层面进行优化，支持Segment Routing、OpenFlow硬件转发，提供高性能的转发平面。
02控制器+APP层

整个方案基于开源的ODL平台，支撑各种APP集成；根据广域网不同的场景，比如DCI网络、骨干网、行业纵向、分支接入等，开发定制化、场景化的APP，满足用户在不同场景下的网络需求；南向通过标准南向接口协议和设备互通；北向面向用户提供定制化的API接口，实现和编排系统集成，满足用户差异化的业务需求。
03管理编排层

通过调用APP提供的API接口，实现业务的策略定义和管理编排，全网的实时监控、可视化呈现及故障排查等，进而增强网络的可视化，简化网络的运维管理
