模块化机房工程

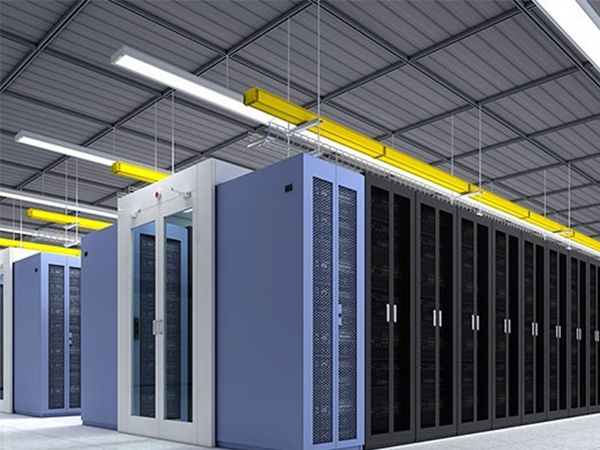

模块化机房

模块化机房工程将开关电源、配电设备、制冷机组、机柜、管理方法和服务项目有效地集合起来,比传统式的数据中心在安裝和管理方法需要非常容易许多,也更为高效率和环保节能。

在线咨询

服务热线:400-777-7082

模块化机房解决方案介绍 Solution introduction

交换机解决方案详情图

在信息量迅猛发展的今日,在互联网时代飞奔而来的的浪潮中,每个数据中心的拓展速率是令人惊叹的,进而造成了数据中心基本建设中IT容积整体规划无法掌握的实际缺陷。创建一个高度适应变化、高扩展性的数据中心一直是业界共同的目标,也促进了数据中心的第一次和第二次转型的浪潮:在第一波互联网技术风潮逐渐重归客观的时候,公司级数据中心迈入第一次基本建设高潮,新式的技术性核心理念逐渐被引进数据中心,高效率、高可高靠成这一期内数据中心基本建设的关键字。

可是,伴随着時间推动,传统式数据中心在室内空间、高效率、耗能上愈来愈显出它的短板:室内空间有限、利用率不高、耗能居高不下,这促使公司每一年为传统式数据中心花费极大支出,并且数据中心建设是长期性的,一旦完工,客户通常难以开展更新改造和升級。

根据这类市场前景,第二次数据中心转型的浪潮应势而起——模块化数据中心观念逐渐时兴。将开关电源、配电设备、制冷机组、机柜、管理方法和服务项目有效地集合起来,根据规范化的模块化构架完成“边发展边规划边投入”搭建数据中心的方法,比传统式的数据中心在安裝和管理方法需要非常容易许多,也更为高效率和环保节能。

模块化机房解决方法说明 Solution description

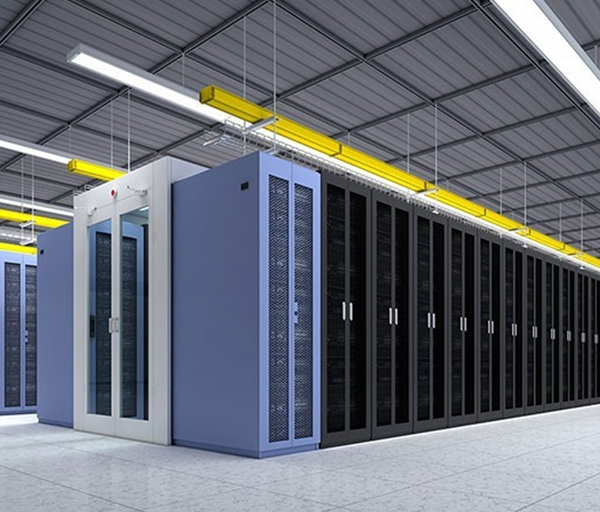

05机柜冷通道以及构造系统软件:为减少数据中心耗能,提升中央空调制冷高效率,模块化数据中心选用封闭式冷(或热)通道设计方案。

1)封闭式冷通道商品由端门、天窗、通道液压密封件、监管配件等构成。

2)门边框部件选用移门或电动平移门(可选全自动或手动式)。行为主体架构原材料为高品质冷轧板,合乎GB11253,表层静电喷塑解决。门页内置钢化夹胶玻璃窗口,钢化夹胶玻璃合乎3C认证,合乎GB15763.2,薄厚不少于4mm;

3)设计方案移动式和旋转式二种规格型号天窗(可选弧型或斜角),适用消防安全汽体进到通道的作用。天窗为大规模透光板,原材料为亚克力板(PMMA)有机玻璃板,透光性不少于90%,可灵活运用主机房内的照明灯具。压克力板合乎GB/T7134,防火等级不少于UL94-HB;

4)旋转式天窗理应能与视频监控系统(如消防安全告警信号、温度湿度告警信号、拍摄等)开展连动。当产生消防安全报警时,旋转式天窗应能产生旋转并开启;旋转式天窗选用亚克力板全透明原材料制做,简约美观大方。

5)其他构件包含机柜底端隔板、LED照明led灯条、温度湿度感应器、声光报警、监控摄像头等。这种配件立即安裝在封闭式冷通道商品内,具有密封性、照明灯具、监管的功效。

6)通道内设计方案LED輔助照明灯具系统软件,考虑主机房光照强度不少于500LUX,并依据冷通道内的溫度,展现绿蓝红三种颜色灯光效果。

7)设计方案封闭式通道商品监管部件,对通道内的温度湿度、烟感探测器等自然环境开展监管。除可对冷通道自然环境开展检测外,还可连接第三方告警信号,与打开式现浇板控制柜开展连动。

  • 01微模块总体详细介绍:微模块中包括配电设备、中央空调、监管、机柜冷通道及综合布线系统,及其数个模块,均为加工厂预制构件;IT机柜分多列置放,网络服务器交货使用后完成微模块冷通道的封闭式,全部机器设备可灵便的在现场完成组装,因而微模块可做为一个单独的中小型数据中心迅速布署交付使用。微模块内不一样作用机柜模块(配电设备、中央空调等)中间的尺寸均为规范化设计方案,与机柜构造相近,便于当场迅速连接安裝;制冷量分派模块与机柜构造相近,与控制模块内水冷空调联接的管道布局在静电地板下。
  • 02配电系统设计方案:微模块所需外界电力工程由双路配电房供电。微模块內部供电系统方式为交流+髙压交流电(或UPS)双电源方式,在其中交流端为市电压直接供应,髙直交流电端根据HVDC整流器柜供电系统(或UPS),一切正常工作中时各负载50%的IT负荷,在任一路电压出现异常断电或出現闪断的状况下均能保证系统结构连续供电系统。
  • 03空调机组设计方案:列间中央空调(行级中央空调)是随着大功率网络服务器的发展趋势而问世的一种新式机房空调。它选用平面吹风方法,摆脱了传统式机房精密空调下吹风造成的制冷量不够,去湿运作、不环保节能、热点频出等缺陷,具备全自动变容积运作、送风溫度高、风程短、全显热运作、换热效高、合理控制热点等优势。
  • 04视频监控系统:主机房环境监控系统系统软件能对主机房场所的驱动力自然环境完成集中化检测,包含对主机房自然环境系统软件(漏水检测、温度湿度、烟感探测器、监控摄像头等)、机房(配电系统、交流电配电箱、中央空调、智能化 PDU等)、防护系统(电子门禁、视频监控系统等),具备健全的检测和操纵作用,根据形象化页面立即精准定位常见故障位置,完成机房的集中化监管。
联系我们

大家都知道,伴随着新技术应用的层出不穷,今日的自主创新技术性很有可能变成明日的老古董。可是,如同一些数据中心最經典的模块化数据中心解决方法那般,总会有一些关键技术和核心理念在持续转变的自然环境中维持永恒不变。

轩辕宏迈科技拥有十七年机房工程设计施工经验,可为大中型企业不同规模的计算机机房、数据中心建设提供咨询设计,欢迎来电咨询!
