综合布线之水平子系统布线注意事项
来源: | 发布日期:2022-02-22

综合布线水平布线子系统是同一楼层从管理子区到工作区子系统的一部分。有三种介质可供选择(100UTP电缆、150STP电缆和光纤),最远的延伸距离为90m。工作区与管理子系统的连接线和跨接线电缆除90m水平电缆外,总长度可达10m。水平子系统的电缆长度应小于90m,内部应连接信息插座。

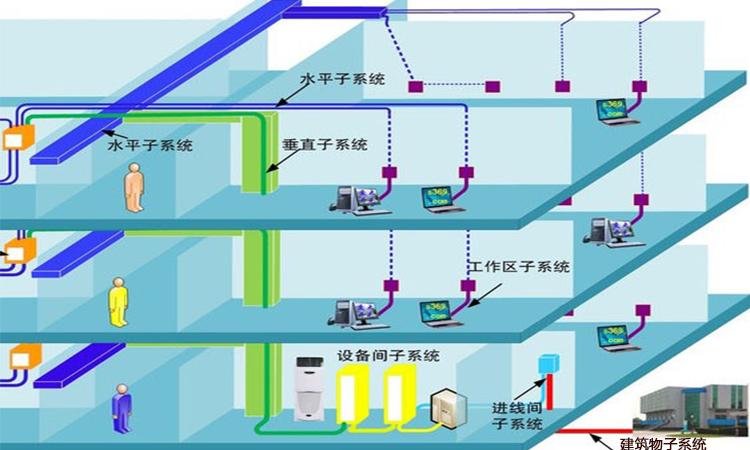

水平布线子系统

水平布线子系统由水平电缆、楼层配线设备和跳线组成,用于工作区域的信息插座、楼层配线设备和信息插座。一般情况下,水平电缆应采用四对双绞线电缆;光纤也可用于高速应用,即光纤到桌面。根据整个综合布线系统的要求,水平子系统应连接到二次交接间、交接间或设备间的布线设备,形成电话、数据、电视系统和监控系统。以下是水平子系统布线注意事项

(1)适当选择和分布水平电缆和信息插座。
一般情况下应使用普通电缆,空气压力下应使用填充式实心电缆。五类线连接的8芯插座用于快速以太网型低速系统,六类线连接的8芯插座用于千兆位网型高速系统。具体位置要根据设计方案来确定,不能随意。
多种类型的信息插座可用于给定的 综合布线系统方案设计。为了在交叉连接处,信息插座应在内部进行固定线连接。不同服务的信号出现在指定的导线对上,并用统一的色标表示。为适应语音、数据、多媒体和监控设备的发展,应选择较高类型的电缆。水平电缆的设计方向应便于维护。

(2)星形结构是首选。
星形拓扑结构一般应用于水平布线,这是双绞以太网最常用的网络结构。

(3)最长水平子系统为90m。
虽然标准规定每条双绞线最长不得超过100m,但并不是指水平子系统区域规定的实际长度,因为每个工作区域的信息插座应与管理子系统相连,信息插座与工作区域终端之间的距离(约3m)。事实上,水平子系统与管理子系统的最大水平距离为90m,电缆长度等于从连接设备端口到工作区域信息插座的电线长度。

(4)选择合适的布线方式。
水平布线是将电缆从配线间接到每层工作区的信息输入/输出(I/O)插座。根据建筑物的结构特点,设计师应从路由最短、成本最低、施工方便、布线规范等方面考虑。但由于建筑物内管道较多,经常会遇到一些矛盾,因此在设计水平子系统时必须妥协,选择最佳的水平布线方案。一般可采用三种类型:直接埋管式;先走天花板内线槽,再走支管到信息出口式;适用于大开间、后隔断的地面线槽方式。其余的是这三种方法的改进型和综合型。

以上就是综合布线水平子系统布线注意事项的内容,希望对大家有所帮助,如需了解更多综合布线方案的,可在线客服或者来电咨询,广州轩辕宏迈为您提供一站式综合布线工程/安防监控工程/网络工程/弱电智能化解决方案,期待您的咨询与合作!!
