综合布线系统估算方法和公式

来源: | 发布日期:2021-06-15

弱电系统中综合布线线缆的计算是一门技术活,不是简单的心算就可以完成的,也有一些基本方法和公式来套用,接下来由轩辕宏迈小编为大家说说弱电工程综合布线线缆估算方法。

综合布线系统计算公式和方法

综合布线系统估算方法和公式

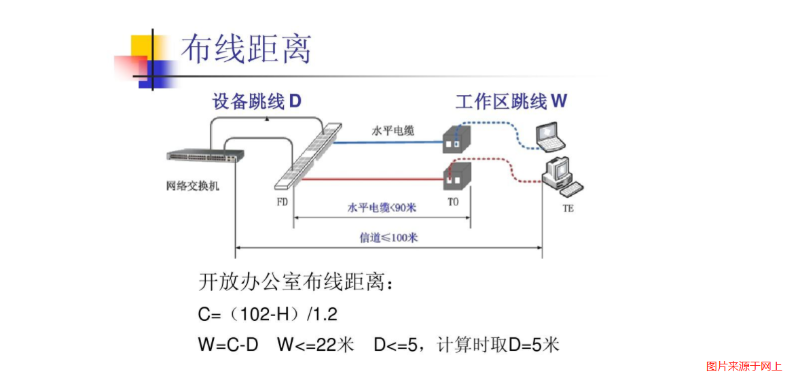

一、水平子系统线缆用量计算方法

电缆平均长度=(最远信息点水平距离+ 最近信息点水平距离)/2+2H(H-楼层高) 实际电缆平均长度 =电缆平均长度×1.1+(端接容限,通常取  每箱线缆布线根数=每箱电缆长度/ 实际电缆平均长度

电缆需要箱数=信息点总数/ 每箱线缆布线根数

注:最远、最近信息点水平距离是从楼层配线间(IDF)到信息点的水平实际距离,包含水平实际路由的距离,若是多层设置一个 IDF则还应包含相应楼层高度。上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间(IDF)的情形。


二、 铜线缆用量计算方法

电缆平均长度=(最远IDF 距离+最近IDF距离)

实际电缆平均长度 = 电缆平均长度×1.1+( 端接容限,通常取每轴线缆布线根数 = 每轴电缆长度/ 实际电缆平均长度

电缆需要轴数 = IDF的总数/ 每箱线缆布线根数

注:最远、最近IDF距离是从楼层配线间(IDF )到网中心主配线架(MDF)的实际距离,主要取决于楼层高度和弱电井到设备间(MDF )的水平距离。大对数电缆对数按照1:2 (即1个语音点配置2对双绞线)计算,并分别选择 25/50对电缆进行合理设计。100对大对数电缆一般不要选择,因施工较困难。


三、 光缆用量计算方法

光缆平均长度=(最远IDF 距离+最近IDF距离)

实际光缆平均长度=光缆平均长度×1.1+( 端接容限,通常取光缆需要总量=IDF的总数×实际光缆平均长度)

注:最远、最近IDF距离是从楼层配线间(IDF )到网中心主配线架(MDF)的实际距离,主要取决于楼层高度和弱电井到MDF 的水平距离。光纤芯数、单模、多模的选择若招标文件有明确的要求,则按要求设计,通用的选择是6芯多模光缆。


四、辅料的计算方法

1、统计信息点数,包括各房间和机房,填入点位分布表中;

2、确定是否超长?如超长,应在何处设置子配线间,几个?如有子配线间,那么交换机的数量也相应有变化。

3、确定理由的走向;

4、确定各处桥架的型号和长度。计算方法:(长×宽)×0.4/28,结果为信息点数,常用标准桥架有:300×100,200×100,100×100,100×50,50×50,其它桥架都需要定做。

注:如果分支理由有相同的桥架型号,则分别计算其长度,最后才统计该桥架型号的总长度。

5、ø25和ø20管的计算(通常ø25可以布6根线,ø20可以布4根线)。计算时,以ø20为准,平均某一信息点从桥架到终端需要ø20的长度,如为A,那么就可以计算出所有信息点需要ø20的长度了,即B=A×(总点数/4),而实际在工程中,ø20=2/3×B,ø25=1/3×B。

6、角钢(30×30)的计算。角钢的长度=30cm×(桥架的总长m/1.5m),即每根角钢的平均长度为30cm,每隔1.5m的距离就需要一根角钢。

7、龙骨(75×45)的计算。龙骨的长度=70cm×(总点数/2),即每根龙骨的长度为70cm,通常布置为双口面板。

8、龙骨卡子、管接、盒接、铆钉、钢锯条等辅料的计算。=总辅料价格×10%

9、底盒(86×86)的计算。底盒的数量=总点数/2

以上就是综合布线估算公式和方法的内容,此内容仅做参考,如需了解更多综合布线工程资讯的,可关注广州轩辕宏迈或者在线咨询客户,为您提供更加全面的综合布线工程解决方案!
