在布线时,如何使用单模光纤和多模光纤?
来源: | 发布日期:2022-03-04

很多朋友在布线的时候,一直在问单模光纤和多模光纤的相关问题,那么,在布线时,如何使用单模光纤和多模光纤?今天广州轩辕宏迈弱电工程公司的小编给大家分享一下,希望大家有一定的了解。

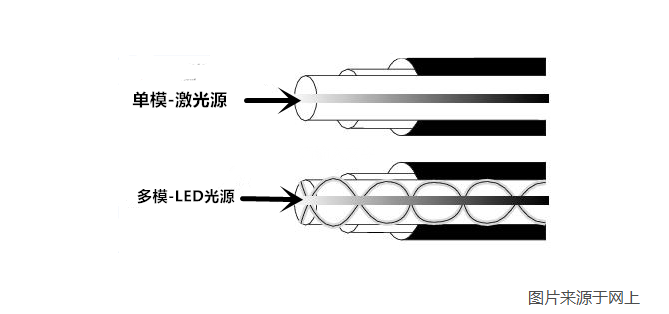

单模光纤和多模光纤

一、多模光纤

当光纤的几何尺寸(主要是纤芯直径D1)远大于光波波长(约1m)时,光纤中会有几十种甚至几百种传播模式。不同的传播模式有不同的传播速度和相位,导致长距离传输后延迟和光脉冲变宽。这种现象称为光纤模式色散(又称模间色散)。
模式色散会缩小多模光纤的带宽,降低其传输能力,因此多模光纤仅适用于容量较小的光纤通信。
多模光纤的折射率分布多为抛物线分布,即渐变折射率分布。纤芯直径约50m。

二、单模光纤

当光纤的几何尺寸(主要是芯径)可以与光波长相似时,如果芯径D1在5~10m范围内,光纤只允许一种模式(基模HE11)在其中传播,其余的高次模都被截止。这种光纤被称为单模光纤。
单模光纤具有极宽的带宽,特别适用于大容量光纤通信,因为它只有一种传播方式,避免了模式色散的问题。因此,要实现单模传输,光纤的参数必须满足一定的条件。根据公式计算,当NA=0.12光纤实现单模传输时,光纤纤芯半径应≤4.2m,即纤芯直径D1≤8.4m。
由于单模光纤的纤芯直径很小,因此对其制造工艺提出了更严格的要求。

三,使用光纤有哪些优点?

①光纤的通频带很宽,理论上可达30T。

②无中继支撑长度可达几十至几百公里,铜线只有几百米。

③不受电磁场和电磁辐射的影响。

④重量轻,体积小。

⑤光纤通信不带电,可用于易燃、易暴等场所。

⑥使用环境温度范围广。

⑦使用寿命长。

四,如何选择光缆?

除了光纤芯的数量和类型外,光缆的结构和外护套还应根据光缆的使用环境进行选择。

①户外直埋光缆时,应选用松套铠装光缆。架空时,可选用带两根或两根以上加强筋的黑色PE外护套的松套光缆。

②在选择建筑物内使用的光缆时,应选择紧套光缆,并注意其阻燃、毒、烟的特点。一般来说,阻燃但有烟的类型(Plenum)或可燃无毒的类型(LSZH)可用于管道或强制通风,阻燃、无毒、无烟的类型应用于暴露的环境。

③建筑物内垂直或水平布置电缆时,可选用与建筑物内常见的紧套光缆、配线光缆或分支光缆。

④根据网络应用和光缆应用参数选择单模和多模光缆。多模光缆通常用于室内和短距离应用,单模光缆主要用于室外和长距离应用。

以上就是在布线时如何使用单模光纤和多模光纤的内容,希望能帮助到大家,如需了解更多网络工程方案的,可在线客服或者来电咨询,广州轩辕宏迈为您提供网络工程/安防监控工程/综合布线工程/弱电工程一站式解决方案,期待您的咨询与合作!!
