                                               新建机房的布线要点

机房综合布线系统是数据中心基础设施的核心组成部分，犹如机房的"神经网络"，直接影响着信息系统的运行效率、稳定性和可维护性。一套科学规范、质量可靠的布线系统，不仅能满足当前业务需求，更能为未来的扩展升级提供坚实基础，有效降低长期运维成本。

然而，在实际工程中，布线质量参差不齐的问题时有发生：强弱电混敷导致信号干扰、标识缺失造成维护困难、冗余不足引发单点故障、接地不良埋下安全隐患……这些问题往往在后期运维中才暴露，此时整改成本高昂，甚至可能影响业务连续性。

轩辕宏迈结合工程实践经验，系统梳理新建机房布线的关键要点，涵盖规划设计、线缆选型、施工规范、标识管理、接地安全及测试验收等核心环节，为弱电工程从业者提供专业参考。

一、前期规划设计

需求分析先行

· 明确当前及未来5-10年的设备数量、类型、带宽需求

· 确定冗余级别和可靠性配置

拓扑结构

· 采用分层星型拓扑，汇聚到核心网络设备

· 关键链路设置冗余路由（物理链路冗余、设备冗余）

· 绘制详细的机柜位置图、桥架走线路径图、接地系统图

      二、线缆选型要点

铜缆选择

· Cat6A（超六类）：推荐新项目，支持10GBase-T至100m

· Cat7/Cat8：用于25G/40GBase-T等高带宽需求

· 超五类已不推荐新装

光纤选择

· 多模（OM3/OM4/OM5）：中短距离高带宽，OM4 支持10G至400m

· 单模（OS2）：长距离传输，支持100G+ 至数公里

      三、施工规范要点

强弱电分离（铁律）

· 数据线缆与电源线缆必须分开走线，使用独立桥架

· 水平间距≥30cm，垂直交叉时角度接近90度

· 光纤单独走管，避免与动力电缆并行

走线路由选择

· 上走线（推荐）：线缆在机柜上方桥架，利于维护、节省地板下空间用于空调送风

· 下走线：地板下线槽，美观但维护不便，易积灰

弯曲半径控制

· 铜缆：不小于4倍线缆外径

· 光纤：不小于10-15倍线缆外径

· 使用理线环、弯头引导，避免过度弯折

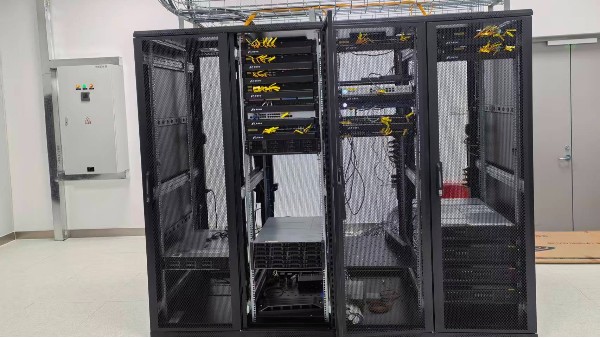

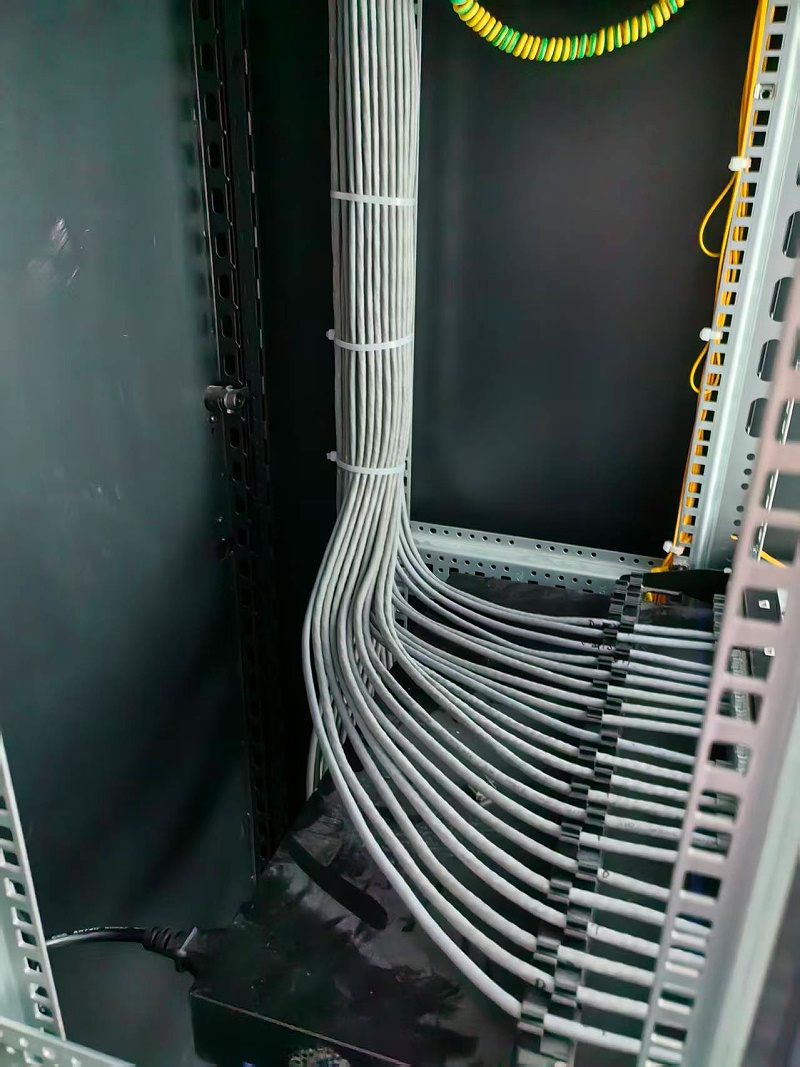

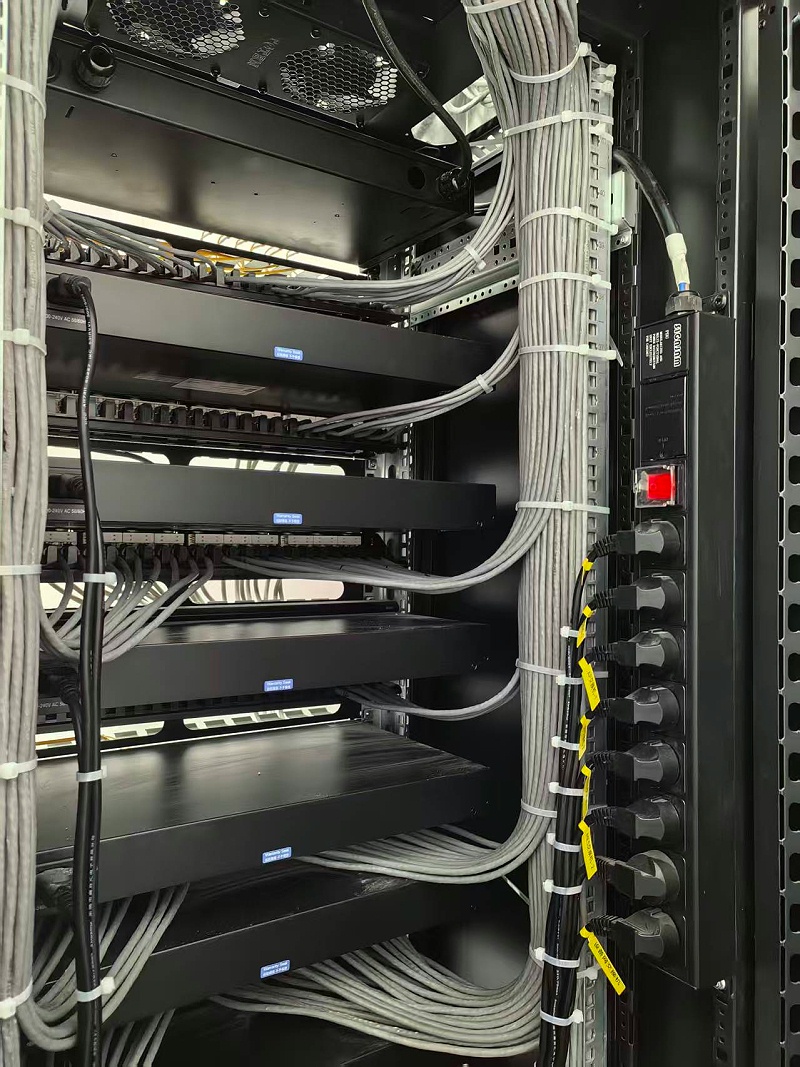

绑扎固定

· 使用魔术贴（推荐）或尼龙扎带

· 力度适中，避免压损线缆

· 按类型、目的分组绑扎，间距≤20cm

      四、冗余预留

· 主干链路、关键设备链路部署物理冗余（不同路径）

· 桥架内预留20-30%空间用于未来扩展

· 机柜内预留0.5-1米线缆长度，便于维护和重新端接

· 水平布线预留15%以上备用线缆

      五、标识标签系统

· 每条线缆两端必须粘贴清晰、永久、耐磨的标签

· 标签内容：唯一编号、起点信息（设备/端口/机柜号）、终点信息

· 统一格式，粘贴位置距端头5-10cm

· 使用专业线缆标签打印机

      六、接地与安全

等电位联结

· 所有机柜、桥架、设备外壳必须可靠连接至机房接地系统

· 接地电阻≤4Ω

· 屏蔽双绞线屏蔽层、光纤金属保护层全程接地

防火安全

· 采用低烟无卤阻燃材料（LSZH）

· 线缆穿越防火分区时进行防火封堵

· 避开机房热源（UPS电池组、配电柜）

      七、测试验收

铜缆测试

· 使用专业认证测试仪（如Fluke DSX系列）

· 测试参数：接线图、长度、插入损耗、近端串扰(NEXT)、回波损耗

光纤测试

· 使用光时域反射仪(OTDR)测试损耗和长度

· 使用光源/光功率计测试端到端损耗

竣工文档

· 详细布线图（平面图、路由图、机柜布局图）

· 配线表（所有链路起点、终点、线缆类型、长度、标签号）

· 测试报告、设备清单

核心原则总结：

· 强弱电分离是铁律

· 规划设计是基础

· 标签标识是生命线

· 冗余预留是保障

· 完整文档是维护关键
