五种常见的安防监控系统安装方法

来源: | 发布日期:2021-06-09

安装监控作为弱电人员最基本的施工技术,监控安装也是弱电人员必须掌握的技术,大多数弱电人员首先接触到的系统是安防系统,所以说,弱电人员如果不能安装监控,那么很难在该行业取得大的发展,因为只有安装监控,才能让更好的进入,那么您知道安防监控系统有哪五种安装方法呢?

一是最常用的方法,即网络摄像机+电源+网络线路。

综合布线时,同时要将布电源线与网线分开,电源还可就近取220V交流电,以节省电源线材料,此处暂不讨论其优缺点。为每台网络摄像机提供电源。另一条网线将网络数据传输到网络硬盘录像机NVR。

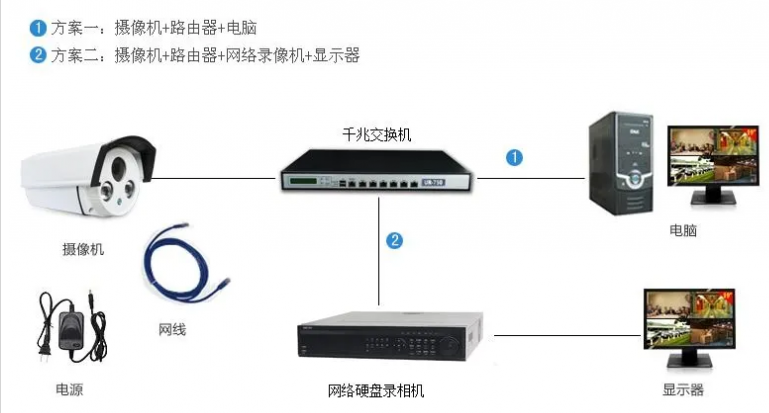

监控安装方法

第一种,我们平时在项目中,可以说是经常会看到,也是安防人必须要掌握的一种方式,因为适合大多数监控项目。

二是网络摄像机+光纤+收发器,适合远距离使用。

从上面可以看出,光纤和光纤收发器通常只用于远距离,因为网络传输通常在100米以内,超过100米,我们通常考虑用光纤传输。光纤不仅传输距离远(可传输20公里),而且效果稳定。众所周知,当光纤传输数据时,将数据信号转换为光信号传输,然后将光信号转换为数据信号,这样我们就可以使用光纤收发器来完成工作。

如图:

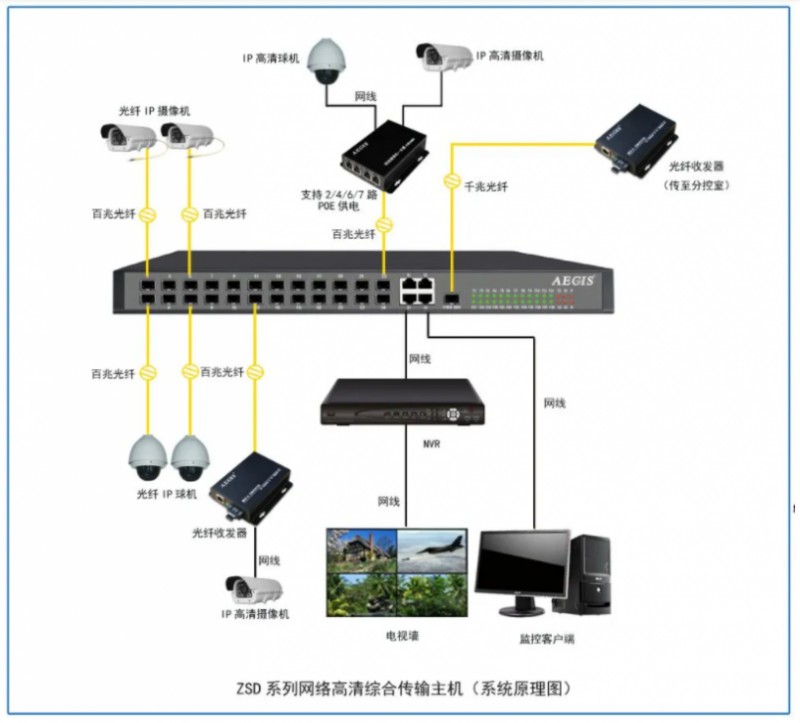

光纤收发器系统图

可以说,光纤+光纤收发器的这种安防监控和传输方式在许多安全项目中使用最多,尤其是园区的监控项目。也是安防人员必须入门的监控和安装方法之一。


三是无线网桥传输方式。

其实,安防行业有很多不喜欢无线网络传输的人,因为无线传输监控虽然安装方便,但稳定性也很难把控,在具体的监控系统实施环境中,如果布线困难遇到天然屏障或不可逾越的障碍时,我们可以采用无线传输的方式,这样就成为了无线网桥。在比如,已经硬化路面的小区,电梯,已经建好的工厂,距离较远的空旷地带,野外等等这些环境都适用无线传输方式。

1、点对多点传输:

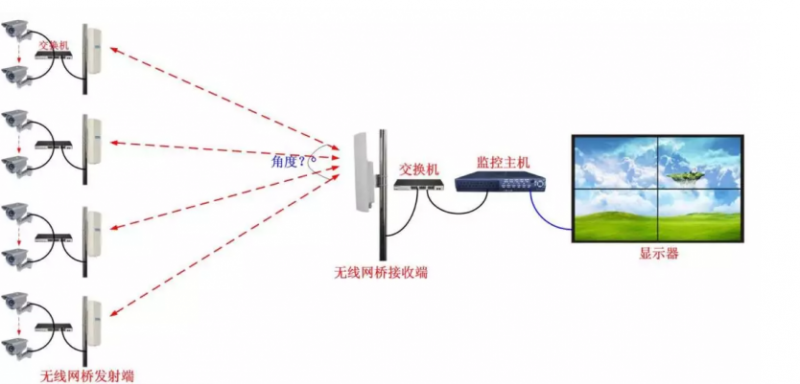

无线网桥传输方式

因此,监视的无线桥传输方式在项目中也有使用,但对无线设备的要求很高,既然要求很高,成本就会上升,一般选择大品牌的产品设备,如新华三、深信服、信锐等。

第四种:POE供电方式,网络摄像机+POE交换机。

使用poe电源的人知道,在供电方面确实可以节约很多东西,特别是在集中供电不方便的项目中,他之前的监视装置节约了电源线,网络摄像机只需要将网络线作为传输介质传输信号,就不需要与电源线连接。使用无屏蔽的超五类双绞线网线即可,传输距离100米也不成问题。

连接方式如下图:

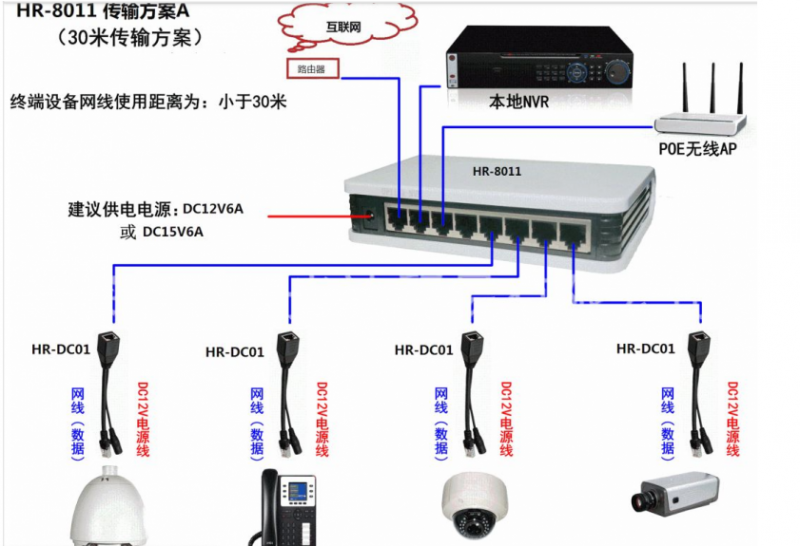

POE监控传输网络系统

poe监视供电当然很方便,但偶尔会出现小问题,poe监视设置一段时间后,分离器容易出现小故障,因此监视的维护非常重要。

五:远程传输,网络摄像机+全光网络。

目前,全光网络的应用是一个大趋势,许多项目都被使用,尤其是大型酒店项目。当然,安防监控也在逐步推广和使用。PON监控传输网络系统主要利用运营商的光纤资源来实现传输,为中心管理平台的各种应用提供基本保障,更好地为各种用户服务。问题是费用较高,一般只有公共服务工程采用这种组网。pon它由OLT(光线路终端)、用户侧的ONU(光网络单元)以及ODN(光分配网络)组成。PON在远距离或远程监控等超大型监控项目上,有更好的应用。

网络结构如下图所示:

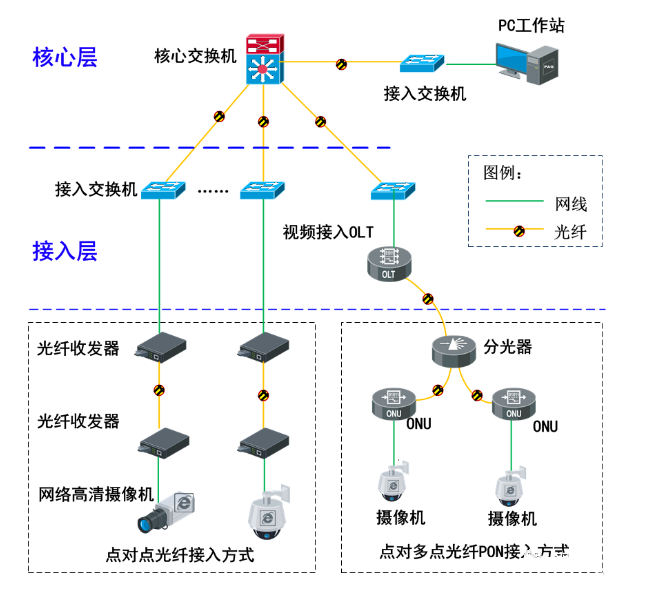

PON监控传输网络系统

以上五种是安防监控安装中最常见的使用方法,也是大多数项目,尤其是第一种和最后一种。第一种传统的监控安装方法适用于许多中小型项目,最后一种方法是大型安防监控工程项目的好解决方案。
