网络工程中的光模块的原理
来源: | 发布日期:2022-09-28

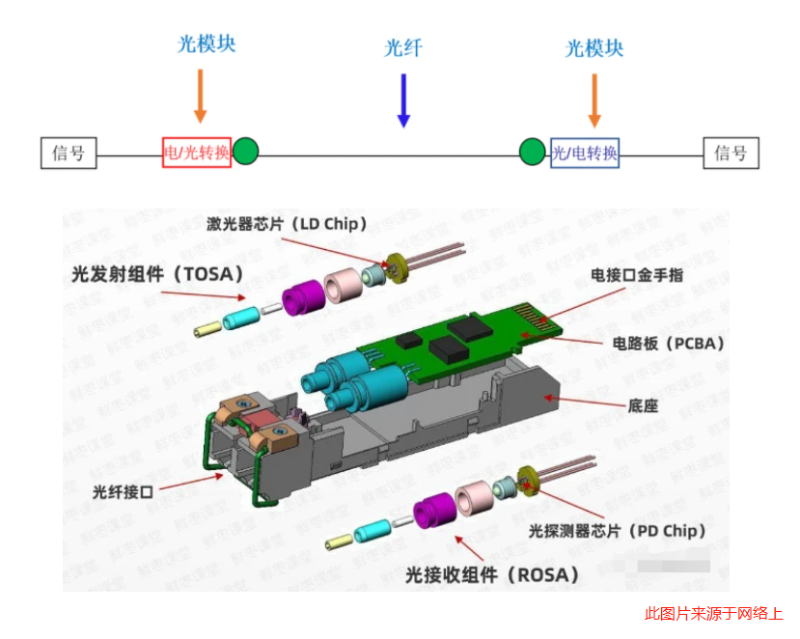

光模块是负责进行光电转换,发送端将电信号转化为光信号,通过光纤传送后,接收端再把光信号转换成电信号。常见光模块速率:155M(百兆),1.25G(千兆),10G(万兆),40G。接下来广州轩辕宏迈网络工程服务商的小编给大家说说网络工程中的光模块的原理

光模块的原理

1,光模块类型:
SFP模块,小型可热插拔光收发一体模块,标准传输速率有155M、1.25G。
SFP+模块,高速SFP模块和SFP模块外观基本一致,标准传输速率有10G。
QSFP+模块,即四通道SFP+模块,传输速率有40G。

2,发射光功率
发射光功率是指发射端光强度,以dBm为单位,是影响传输距离的主要参数。

3,接收灵敏度
接收灵敏度是指能够检测到的光强度,是以dBm为单位。一般来说,速率越高,接收灵敏度越差,即最小接收光功率越大,对光模块接收端器件的需求也越高。

4,偏置电流
为了使激光LD高速开关正常运行时,一定要加上略大于阈值的电流ITH直流偏置电流IBIAS,用BIAS表示。BIAS过大会加速器件老化,BIAS激光太小,却无法正常工作。

5,消光比
信号逻辑为1时的光功率与0时的光功率大小之比,单位为dB。消光比与光功率成反比。在调试过程中,会发现光功率的增加会降低消光比,相反,光功率调小会使消光比变大。

6,饱和光功率
在一定的传输速率下,最大输入光功率保持一定的误码率。当接收光功率超过饱和光功率时,也会产生误码。因此,在没有衰减回环检测的情况下,发送光功率大的光模块会出现误码。

7,工作温度
光模块工作温度分两种。商业级:0~70℃,工业级:-40~85℃。

8,光模块分类
按光模块模式分类(分单模:传输距离远。多模:传输距离近,一般小于≤2km) 。
按链路资源分类(分单纤光模块和双纤光模块)。

以上内容就是网络工程中的光模块的原理,希望对大家有所帮助,如需了解更多网络工程解决方案的,可在线客服或者来电咨询,广州轩辕宏迈为您提供一站式网络工程/安防监控工程/综合布线工程/弱电智能化解决方案,期待您的咨询与合作!!
