室外安防监控项目如何做防雷接地?

来源: | 发布日期:2021-06-08

我们知道,室外安防监控安装重要的一项,就是防雷了,安防监控系统作为建筑物内的嵌入系统,其监控防雷保护主要从防雷电电磁脉冲和防雷电被侵入方面进行考虑,而对于安装在室外的摄像机等前端设备,同时还应采取直击雷防护措施。

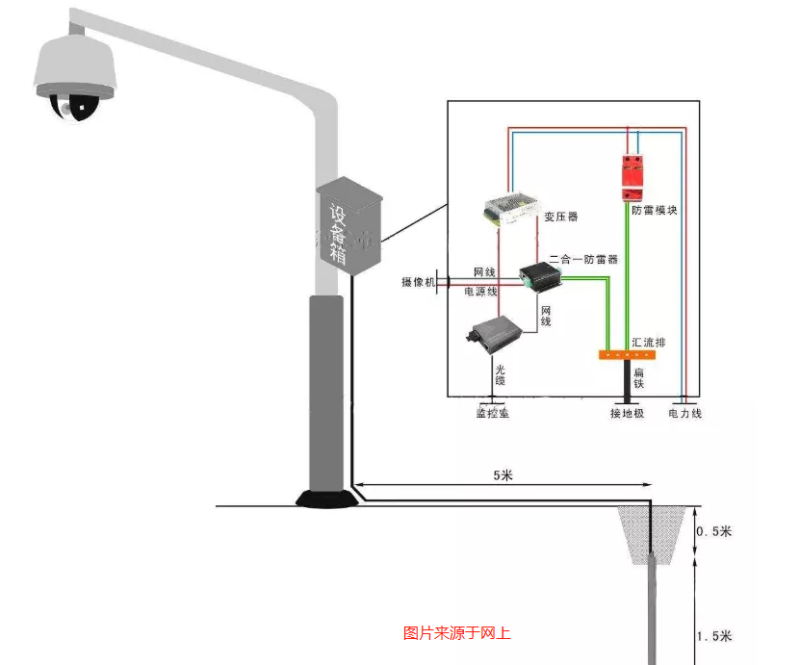

安防监控系统防雷图

1、前端设备如摄像头应放置在闪光灯(避雷针或其他闪光导体)的有效保护范围内。在独立安装摄像头的情况下,避雷针最好离摄像机3-4米。如果避雷针安装有困难,也可安装在摄像机支架上,引下线可直接使用金属杆本身或选用Φ8镀锌圆钢。为了防止电磁感应,电源线和沿杆引上摄像机的信号线时,必须穿金属管屏蔽。

2、为了防止雷波沿线侵入前端设备,应在设备前的每条线上安装适当的避雷器,如电源线(AC220伏或DC12伏)、网线、控制线和开关线。

3、摄像机的电源通常是AC220伏或DC12伏。如果摄像机由DC变压器供电,单相电源避雷器应串联或并联在DC变压器前端。如果DC电源传输距离大于15米,则摄像机端也应串联低压DC避雷器。

4、室外前端设备应接地良好,接地电阻小于4Ω,高土阻率区域可放宽至<10Ω。

室外监控防雷是必要的,需要详细了解其防雷设备的安装和施工工艺。防雷设备对安防监控设备的安全非常重要。所有户外弱电工程项目都需要安装。作为弱电施工人员,所有弱电工程设备的安装都应该有防雷意识。
