如何区分单纤收发器和双纤收发器?
来源: | 发布日期:2022-02-24

光纤通常用于远距离传输。由于光纤的传输距离很远,一般来说,单模光纤的传输距离超过10公里,而多模光纤的最大传输距离也可达2公里。在光纤布线网络中,我们经常使用到光纤收发器。那么,什么是单纤收发器?什么是双纤收发器?它们又是如何区分的呢?接下来广州轩辕宏迈网络工程服务商的小编带大家来详细了解一下,希望有所用处。

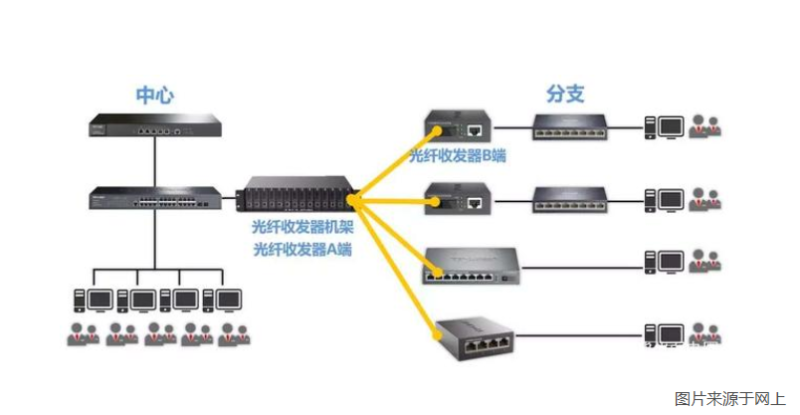

光纤收发器

单纤收发器是指单模光缆。单纤收发器只使用一个芯,两端连接。两端的收发器使用不同的光波长,因此光信号可以在一个芯中传输。

双纤收发器是指采用两个芯,一个发送一个接收,一端发的另一端必须插入接收口,即两端交叉。

1、单纤收发器。
单纤收发器不仅要实现发射功能,还要实现接收功能。采用波分复用技术,在光纤中传输两束不同波长的光信号,实现发送和接收。所以单模单纤收发器它是通过一芯光纤来传输,那么发射和接收光都是同时通过一根光纤芯来传输。在这种情况下,必须使用两种波长光来区分正常通信。
因此,单模单纤收发器的光模块有两个发射光波长,一般为1310nm/1550nm,所以一对收发器的两端会有所不同:一端收发器发射1310nm,接收1550nm。另一端发射1550nm,接收1310nm,便于用户区分,一般用字母代替。A端(1310nm/1550nm)出现,B端(1550nm/1310nm)出现。AB必须配对使用,不允许AA或BB连接。AB端只有单纤光纤收发器才会使用到。

2、双纤收发器。
双纤收发器包括TX端口(发射端口)和RX端口(接收端口)。两个端口具有相同的波长1310nm和1310nm,因此两个平行光纤交叉连接。

3、如何区分单纤收发器与双纤收发器?
有两种方法可以区分单纤收发器和双纤收发器。
当光纤收发器嵌入光模块时,光纤收发器根据连接的光纤跳线的纤芯数量分为单纤收发器和双纤收发器。其中,单纤收发器连接的光纤跳线为纤芯,负责传输数据和接收数据;双纤收发器连接的光纤跳线为两个纤芯,一个负责传输数据,另一个负责接收数据。
当光纤收发器没有嵌入式光模块时,需要根据插入的光模块来区分是单纤收发器还是双纤收发器。当光纤收发器插入单纤双向光模块,即接口为单工业类型时,光纤收发器为单纤收发器;当光纤收发器插入双纤双向光模块,即双工业类型时,为双纤收发器。

以上就是如何区分单纤收发器和双纤收发器的内容,希望对大家有所帮助,如需了解更多网络工程方案的,可在线客服或者来电咨询,广州轩辕宏迈为您提供一站式网络工程/综合布线工程/安防监控工程/弱电工程解决方案,期待您的咨询与合作!!
