弱电施工要掌握的网线线缆知识点
来源: | 发布日期:2023-11-29

弱电施工中,施工布线占据了施工的大部分时间,对线缆的了解是有必要的,只有了解线缆的作用,才能避免因线缆误用而造成不必要的返工。作为一名弱电工程师,需要了解线缆相关产品和功能参数,便于指导施工工作。接下来广州轩辕宏迈弱电工程公司 的小编给大家说说弱电施工要掌握的网线线缆知识点

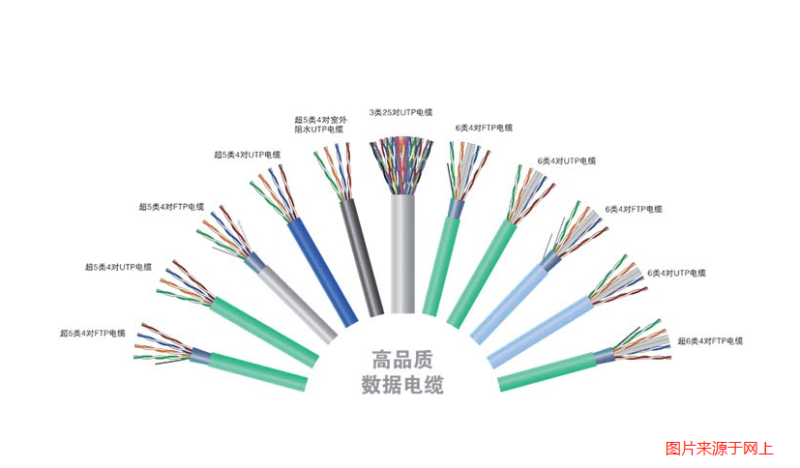

弱电施工要掌握的网线线缆知识点

一类线:主要用于传输语音(一类标准主要用于80年代初之前的电话线缆),不同于数据传输。

二类线:传输频率为1MHZ,用于语音传输和最高传输速度4Mbps数据传输中,常见于使用4MBPS旧的令牌网规范令牌传递协议。

三类线:在ANSI和EIA/TIA568标准中指定的电缆,传输频率为168MHz,用于语音传输及最高传输速度为10Mbps的数据传输主要用于10BASE--T。

四类线:这类电缆的传输频率为20MHz,语音传输和最高传输速度16Mbps数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T。

五类线:这类电缆增加了缠绕密度,外套是一种优质绝缘材料,传输率为100MHz,语音传输和最高传输速率为1000Mbps数据传输,主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。

超五类线:超五类衰减小,串扰少,并且具有更高的衰减与串扰的比值(ACR)和信噪比(StructuralReturnLoss)、时延偏差小、性能大大提高。超5类主要用于千兆位以太网(10000Mbps)。

六类线:这类电缆的传输频率为1MHz~250MHz,六类布线系统在200MHz时综合衰减串扰比(PS-ACR)应该有较大的余量,它提供的带宽是超五类的两倍。六类布线的传输性能远高于五类标准,最适合传输速率高于1Gbps的应用。六类和超五类的一个重要区别在于,它们提高了串扰和回波损耗的性能。对于新一代全双工高速网络应用,优异的回波损耗性能极为重要。六类标准中取消了基本的链路模型,布线标准采用星形拓扑结构,所需布线距离为:永久链路长度不超过90m,信道长度不超过100m。

超六类线:超六类线是六类线的改进版,同样是同一条线ANSI/EIA/TIA-568B.2和ISO6类/E级标准中的非屏蔽双绞线电缆,主要用于千兆位网络。就传输频率而言,它也是200~250MHz,最大传输速度也可达1000Mbps,只是在串扰、衰减和信噪比等方面有了很大的改进。

七类线:这条线是ISO7类/F级标准中最新的双绞线,主要是为了适应万兆以太网技术的应用和发展。但是,它不再是一种非屏蔽双绞线,而是一种屏蔽双绞线,因此其传输频率至少可达500MHz,是六类线和超六类线的两倍以上,传输速率可达10Gbps。双绞线可分为非屏蔽双绞线和屏蔽双绞线。屏蔽双绞线电缆的外层用铝和铂包裹,以减少辐射,但不能完全消除辐射,屏蔽双绞线的价格相对较高,安装难度大于非屏蔽双绞线电缆。非屏蔽双绞线电缆具有以下优点:无屏蔽外套,直径小,节省空间;重量轻,易弯曲,安装方便;将近端串扰减至最小或加以消除;具有阻燃性和独立性和灵活性,适合结构化综合布线。

以上内容就是弱电施工要掌握的网线线缆知识点,希望对大家有所帮助,如需了解更多弱电资讯或者解决方案的,可在线客服或者来电咨询,广州轩辕宏迈为您提供一站式弱电工程/安防监控工程/综合布线工程/网络工程解决方案,期待您的咨询与合作!!
