弱电电缆桥架安装方法

来源: | 发布日期:2021-06-21

弱电电缆桥架在中国的应用只有十几年,在欧美发达国家只有几十年。在一个弱电机房项目中,与昂贵、高科技的硬件和软件相比,桥梁非常不显眼,也很少引起人们的注意。然而,它也是整个布线工程中不可或缺的一部分。设计和选择过程应根据各弱电工程系统电缆的类型和数量合理选择合适的弱电桥梁

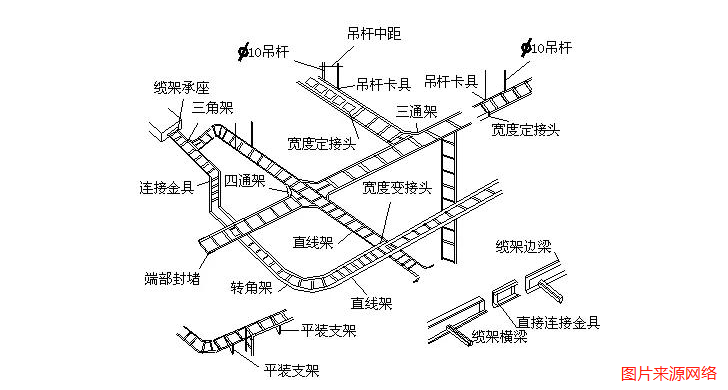

弱电工程桥架安装

一、电缆桥架安装工艺流程
定位放线→预埋铁件或膨胀螺栓→支.吊.托架安装→桥架安装→保护接地安装

弱电桥架

二、确定始端与终端位置:

根据施工图确定始端到终端位置,沿图纸标定走向,找好水平、垂直、弯通,用粉线袋或画线沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线,并均匀档距画出支、吊、托架位置。

三、预埋铁件或膨胀螺栓:
1、预埋铁件的自制加工不应小于120mm×80mm×6mm,其锚固圆钢的直径不小于10mm。
2、紧密配合土建结构的施工,将预埋铁件平面紧贴模板,将锚固圆钢用绑扎或焊接的方法固定在结构内的钢筋上;待混凝土模板拆除后,预埋铁件平面外露,将支架、吊架或托架焊接在上面进行固定。
3、根据支架承受的荷重,选择相应的膨胀螺栓及钻头;埋好螺栓后,可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。

四、支、吊架安装:
(1)支架与吊架所用钢材应平直,无显著扭曲。下料后长短偏差应在3mm范围内,切口处应无卷边、毛刺;
(2)钢支架与吊架应焊接牢固,无显著变形,焊接前厚度超过4mm的支架、铁件应打坡口,焊缝均匀平整,焊缝长度应符合要求,不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷;
(3)支架与吊架应安装牢固,保证横平竖直,在有坡度的建筑物上安装支架与吊架应与建筑物的坡度、角度一致;
(4)支架与吊架的规格一般不应小于扁钢30mm×3mm;角钢25mm×25mm×3mm;
(5)严禁用电气焊切割钢结构或轻钢龙骨任何部位;
(6)万能吊具应采用定型产品,并应有各自独立的吊装卡具或支撑系统。
(7)固定支点间距一般不应大于1.5~2m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设固定支持点。
(8)严禁用木砖固定支架与吊架。

五、桥架安装:
(1)电缆桥架水平敷设时,支撑跨距一般为1.5~3m,电缆桥架垂直敷设时固定点间距不宜大于2m。桥架弯通弯曲半径不大于300mm时,应在距弯曲段与直线段结合处300~600mm的直线段侧设置一个支、吊架。当弯曲半径大于300mm时,还应在弯通中部增设一个支、吊架。支、吊架和桥架安装必须考虑电缆敷设弯曲半径满足规范最小弯曲半径。
(2)梯型角钢支架的安装:桥架沿墙、柱水平安装时,托壁需安装在异型钢立柱上,而立柱要安装在梯型角钢支架上,使柱和墙上的桥架固定支架(或托臂)在同一条直线上。
(3)电缆桥架立柱侧壁式安装:立柱是直接支承托臂的部件,分工字钢槽钢、角钢、异型钢立柱;立柱可以在墙上、柱上安装、也可悬吊在梁板上安装。做法在混凝土可预埋铁件;砌体可砌筑预制砌块;也可以采用膨胀螺栓但必须在混凝土强度C20或砖强度在MU10以上的砖砌体上。

六、托臂安装:
托臂是直接支承托盘、梯架单独固定的刚性部件,托臂有螺栓固定可预埋螺栓,也可采用膨胀螺栓,也可卡接。

七、弱电桥架安装:
1,直线段钢制电缆桥架长度超过30m,铝合金或玻璃钢制电缆桥架长度超过15m应设有伸缩节,跨越伸缩缝处设置补偿装置,可用带伸缩节的桥架。
2,桥架与支架间螺栓、桥架连接板螺栓紧固无遗漏,螺母位于桥架外侧,当铝合金桥架与钢支架固定时,有相互间绝缘防电化措施腐蚀措施,一般可垫石棉垫。
3,敷设在竖井内和穿越不同防火区的桥架,应按设计要求位置,有防火隔离措施,电缆桥架在电气竖井内敷设可采用角钢固定。

以上就是弱电电缆桥架安装方法的相关内容。希望对你的选择有所帮助。想了解更多弱电工程 资讯信息的,可电话或者在线咨询广州轩辕宏迈400-777-7082。
