六种无线网络WLAN典型组网架构

来源: | 发布日期:2021-07-09

所谓无线网络,是指无需布线就能实现各种通信设备互联的网络。无线网络技术涵盖的范围很广,既包括允许用户建立远距离无线连接的全球语音和数据网络,也包括为近距离无线连接进行优化的红外线及射频技术。那么您知道无线网络的六种典型组网架构吗?接下来由轩辕宏迈小编为大家介绍一下

1、家庭无线网络。

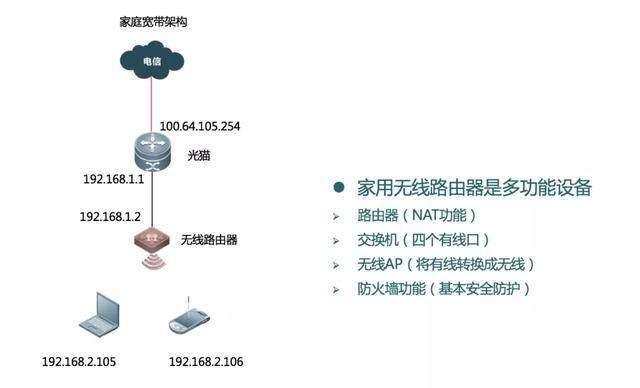

该网络是一个典型的家庭无线组网,分别在无线路由器和光猫出口处做两次NAT。无线路由器将有线信号转换为无线Wi-Fi信号。

家庭无线网络

还可以设置无线路由器为中继方式,在光猫上进行DHCP,这样无线路由器只做二层传输,不需要NAT。

2、Ad-Hoc组网架构。

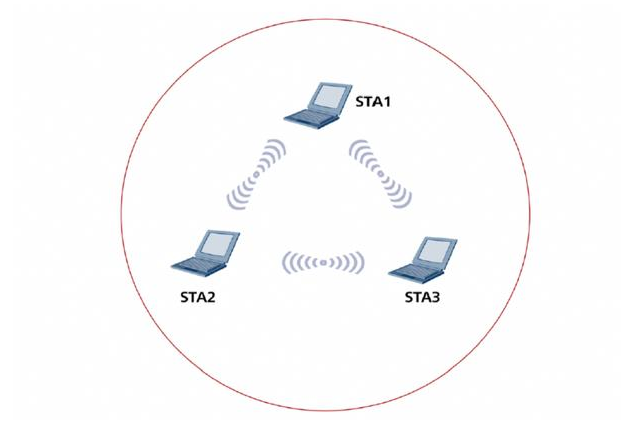

Ad-Hoc组网架构

用户可以在笔记本电脑上创建无线网络,用于其他无线终端连接,实现局域网通信。

3、中小企业无线组网。
无线的三个主要组成部分:无线AP、无线控制器、POE交换机。

4、大型无线组网架构。
也是有三个重要的无线组件组成:无线AP,无线控制器,POE交换器。

5、WDS无线桥接组网。
桥接主要通过无线实现两个网络的连接,室外AP,传统的室外AP可以设定为桥接模式。但是,户外AO网桥的成本太高。通常厂家都有专用网桥设备,用于无线桥接,价格相对较低,且桥接距离较远。

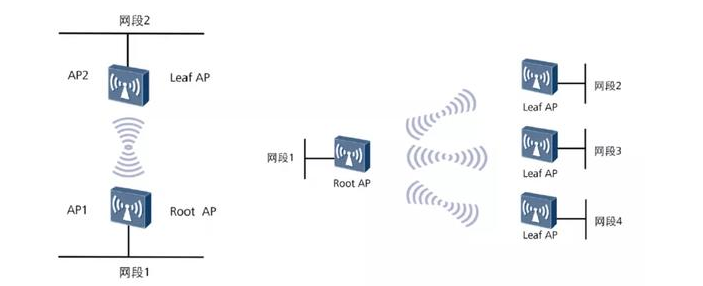

桥接组网分为点对点、点对多点两种,如下图所示,针对接入点较多的情况,建议采用点-多点组网,节约AP/网桥数量。

WDS无线桥接组网

建议采用2.4GHz频段作为WDS桥接回传,信号衰减小,5GHz频段实现用户终端接入,减少干扰,达到最佳覆盖效果。

6、MESH组网。

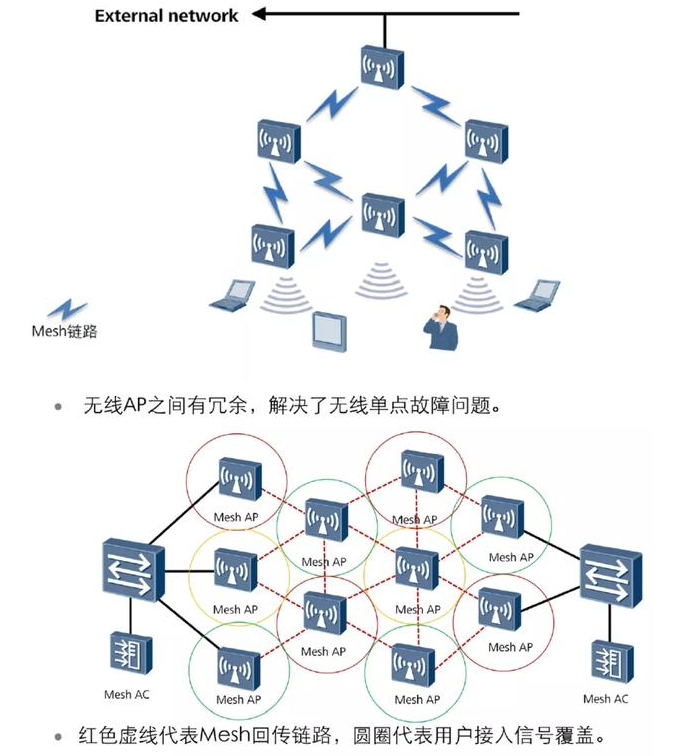

无线MESH网络(WirelessMeshNetwork,WMN)是指利用无线链路连接多个AP,最终通过一两个节点访问有限网络的网状动态自组织自组织的无线网络。组网架构如图所示:


MESH组网

MESH架构网络主要应用于仓库环境和现场:这种场景面积大,不接线,只能采用MESH架构网络,AP设置为MESH模式,自动协商,进行网络和数据传输,边缘AP接入有线网络
总而言之,就几种常见的无线组网架构架,桥接和MESH结构用的不多,只做一个了解。
