广州顶鸿食品有限公司弱电工程项目

来源: | 发布日期:2021-03-29

广州顶鸿食品有限公司隶属顶新国际集团,于2005年在上海市注册成立,属于制造业,主营行业为食品制造业,以生产加工的模式经营,加工方式为生产加工,服务领域为速冻食品;集体用餐配送,上海顶鸿之下属广州顶鸿食品有限公司二期项目位于广州开发区永和区春分路,为一栋新建食品加工车间及其配套设施,总建筑面积为1.6万平方米,建成后日产冷藏膳食18万份,和冷冻食品15吨。本次弱电工程项目由轩辕宏迈科技承建,包括:综合布线系统计算机网络设备系统视频监控系统、程控电话系统、无线对讲系统、机房建设系统、背景音乐系统、门禁系统、大屏发布系统。

根据客户要求,必须要做到网络及监控门禁布线及设备物理分开。

A: 网络系统采用千兆光纤链路作为区间主干,六类双绞线网路到桌面。

B: 电话系统采用大对数电缆或超五类双绞线作为区间主干,超五类双绞线到桌面。

下面是我们公司根据广州顶鸿食品有限公司二期智能化工程建筑图纸和区间使用功能划分的需要,做出的规划设计。

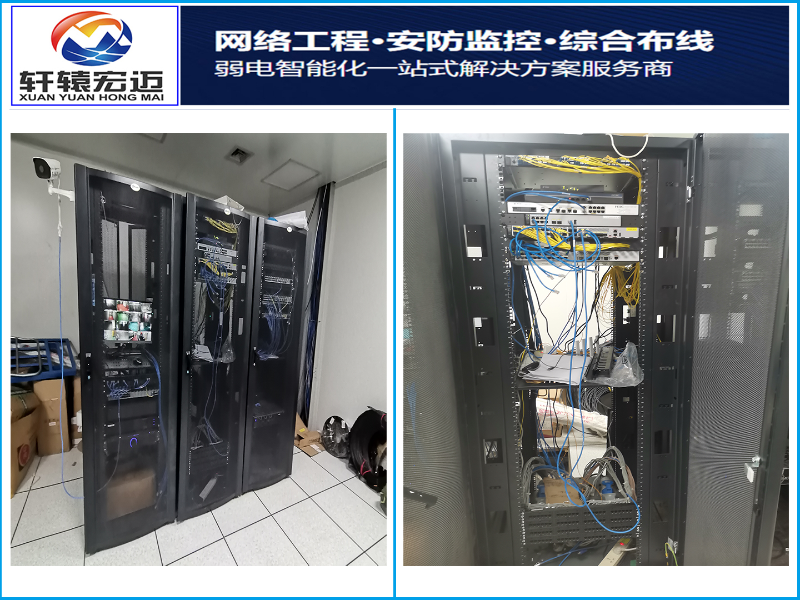

顶鸿弱电工程项目现场图

一、综合布线系统

本项目采用千兆单模光纤作为网络主干链路,网络及监控门禁采用物理分开的模式进行布线。网络办公、及WIFI作为一个网络,门禁考勤、监控、信息发布、广播系统点作为另一个网络。两个网络之间物理分开,没有相互联系。

网络布线系统内容

A: 电脑办公网络点

B: 无线WIFI覆盖AP点

C:门禁考勤系统点位

D: 监控系统点位

E:其他(信息发布点位、监控解码器点位、保安室监控分支点位、打印机、广播系统等等)

网络主干布线

本次网络布线根据客户要求,将办公网络和监控、门禁物理隔离。主干采用千兆单模光纤作为区间固定链路连接,六类双绞线到桌面。网络及监控负责的网络各采用一根光纤链接。

顶鸿弱电工程项目现场图

建筑物室内网络布局

中心机房设置在一楼,因为建筑面积比较大,我们需要设计多个汇聚点,在汇聚点设计机柜汇聚桌面的网络点,然后通过光纤链接到主机房。汇聚点到桌面的网络点根据就近的原则拉到各个汇聚点拉出。

网络、WIFI AP使用一条光纤,监控、门禁、停车系统使用一条光纤。达到物理隔离的要求。所有汇聚机柜的电源由中心机房UPS提供。

建筑物外围网络布局

建筑物外围只有监控的点位,因为监控点分布比较分散,距离也比较远,所以我们设计从中心机房拉出一条干千兆光纤到大门保安室,从保安室拉出两芯室外百兆皮相光纤到摄像枪点位,每个监控点位配置小设备箱一个,内置电源及光纤收发器,转换光信号为电信号连接到摄像枪。

机柜分布设置

我们在一楼设计一个汇聚机柜,三楼设计二个汇聚机柜,汇聚机柜和中心机房使用单模光纤连接,一楼中心机房和汇聚机房负责一楼、阁楼及外围的网络点,三楼的汇聚机柜负责二楼、三楼的网络点。

二、网络设备系统

网络设备系统主要分网络交换机部分和无线WIFI系统部分

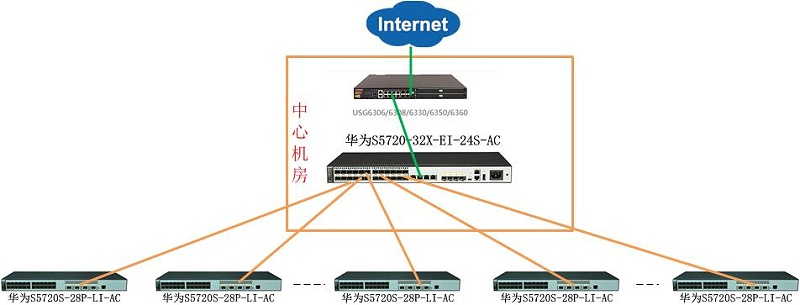

A:核心交换机我们采用华为S5720-32X-EI-24S-AC;24个千兆SFP,4个10/100/1000Base-T以太网端口,4个万兆SFP+三层交换机,堆叠联接。

B:接入层交换机我们采用华为S5720S-28P-LI-AC;4个10/100/1000Base-T以太网端口,4个千兆SFP。

C:防火墙采用华为USG6308;交流主机(4GE电+2GE Combo,4GB内存,1交流电源,含SSL VPN 100用户) 800Mbps吞吐,25000新建,100万并发。带上网行为与防御入侵功能模块。

核心交换机和接入层交换机通过千兆光纤连接,外部网络入中心机房,连接防火墙,进入核心交换机,再连接到接入层交换机,接入层交换机根据工厂的每层的网络点位数量进行分配汇聚。

弱电工程

无线WIFI系统后端采用AC管理器,前端采用AP的架构,由AC管理器对AP进行管理及授权,AP采用POE供电

根据厂区现场需要,在办公区及普通车间采用普通AP作为信号覆盖设备,在一些温度高,湿度大等环境比较恶劣的区域,我们采用AP装室外,区域内安装连接天线的覆盖模式。

弱电工程图

三、视频监控系统

本项目监控共有159个监控点,监控系统需要在监控中心监控所有的监控点,在保安室设置一个监控分点,保安室只能监控建筑物外围监控点,外围监控点和保安室能进行对话。另外在展区走廊的屏也需要提供监控接入,用于提供给参观者一些无法进入参观的车间视频。监控系统网络需要和办公网络进行物理分割。

监控前端及布线设计

监控点在功能使用上分类共分四类,每种类型的点位采用不同的布线及设备连接进网络,供电方式也要使用不同的供电方式。

A:全部点位采用光纤加六类的布线方式。

B:一部分摄像枪采用POE供电,另一部分采用12V小电源接入220V供电;

C:所有供电由中心机房UPS提供。

监控点分类

A类:办公室监控点,采用400万星光级网络半球摄像枪,共88支枪

B类:车间监控点,采用400万星光级网络筒式摄像枪,共64支枪

C类:电梯监控点,采用400万电梯半球专用摄像枪,共7支枪

网络布线及电源提供

根据各种监控点的分布环境,我们采用不同的布线方式。不同的网络设备来接入统一网络。

A:办公室及车间监控点采用六类布线方式,POE供电。

B:电梯监控点采用六类布线方式,在每个电梯井顶上、电梯箱顶上配置一对电梯监控无线信号桥架器进行信号传输,供电使用12V小电源接电梯内照明电源。

C : 外围监控点主干采用48芯千兆光纤跳接2芯室外皮芯百兆光纤到到监控点,中心机房到摄像枪采用光纤收发器连接,供电从中心机房UPS拉出220V电源到每个监控点,使用小电源接入供电。

D类:外围监控点,采用室外防水监控摄像头(带音频功能);支持音频输入输出,支持报警输入输出。

监控后端规划设计

系统配置硬盘录像机4台,64路2台,32路2台;部分重要点位需配置存储时间3个个月 其他配置硬盘储存时间为1个月;解码器1台,监控屏4块。

A: 监控中心:64路2台,32路2台;解码器1台

监控系统网络设备配置

A:24口核心千兆交换机一台,POE交换机8台,光纤模块8块;电梯桥架器7对。

B:桌面POE安装位置根据现场汇聚点数据点位数量做出具体调整安装位置。
