登云股份超融合构架案例

来源: | 发布日期:2021-04-28

超融合架构,是指在同一套单元设备(x86服务器)中不仅仅具备计算、网络、存储和服务器虚拟化等资源和技术,而且还包括缓存加速、重复数据删除、在线数据压缩、备份软件、快照技术等元素, 而多节点可以通过网络工程聚合起来,实现模块化的无缝横向扩展(scale-out),形成统一的资源池。

登云超融合架构

超融合(甚至超超融合)在本地很容易实现将计算、网络和存储都集成在一个设备内,并且通过它由供应商预先配置好且差不多到手就可以使用。HCI是实现"软件定义数据中心"(SDDC)的终极技术途径。HCI类似Google、Facebook后台的大规模基础架构模式,可以为数据中心带来最优的效率、灵活性、规模、成本和数据保护。

超融合

超融合架构(Hyperconvergence Infrastructure,HCI)将虚拟化计算和存储整合到同一个系统平台。简单的说就是物理服务器上运行虚拟化软件(Hpyervisor),通过在虚拟化软件上运行分布式存储服务供虚拟机使用。分布式存储可以运行在虚拟化软件上的虚拟机里也可以是与虚拟化软件整合的模块。广义上,除了虚拟化计算和存储,超融合架构还可以整合网络以及其它更多的平台和服务。当前业界普遍的共识是:软件定义的分布式存储层和虚拟化计算是超融合架构的最小集。

软件定义分布式存储是超融合的核心。分布式存储解决了集中式共享存储应用在虚拟化场景里的问题:基于传统集中式共享存储的架构;异构硬件,成本高,升级困难;集中式存储架构,存单点故障风险;存储控制器数量有限,无法扩展;无法充分发挥SSD性能,I/O易成瓶颈;管理运维复杂超融合平台特征

超融合基础架构存储还没有像计算平台那样成为一种成熟技术,企业需要评估成本、复杂性、可靠性和性能表现等多种因素。

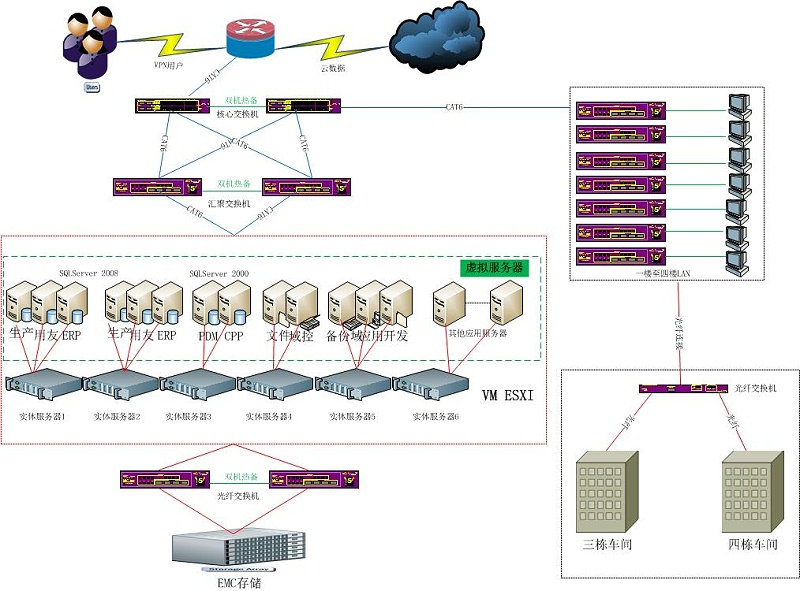

超融合构架系统图:

超融合系统图

超融合架构在登云股份的应用:

本系统是满足现时业务和系统环境的需求,满足未来业务量不断发展的需求的一整套高性能系统方案。 对于数据操作、网络监控,包括数据更新、汇总、分析、预测等都可以在同一个系统平台上实现。 根据规模和业务发展,此硬件平台需要有很高的稳定性和安全性,24小时不间断工作,满足5年以上发展需要。

1、高可用性,当系统内部发生单点故障或其他非计划性停机事件的时候,系统能自动冗余切换,不影响其核心业务的正常运行;

2、高可扩展性,以满足将来由于数据的增加而对硬件升级的要求;

3、高安全性,主机系统关系到整个公司运作,有关业务数据的准确安全可靠是至关重要的,特别是业务应用涉及总部以外的各地分支机构,通过互联网访问应用,网络安全将提升到一个需要特别重视的环节;

4、系统易于管理,满足系统和应用软件安装、用户管理以及系统监控等各方面的要求。核心计算子系统要“重点规划,自动监视,少于调整”;而对于业务中间件及外围配套子系统,要“应变设计,随需调整,快速反应”;对于企业最重要的数据资产存储,要“安全第一,性能第二,容量第三,随需增长”。

应用场景描述:

1、服务器系统;

        单台服务器设备用;RAID 1;做磁盘阵列,宿主系统安装(VMware ESXI 6.0)。服务器物理网口通过虚拟化。

六台服务器通过vsphere6.0、vcenter6.0部署成为;HA;高可用集群,实现两节点层之间系统高可用运行,内部应用如遇主机故障,自动迁移。


另外企业中现有其他一些一般应用系统和中间件系统,也可通过P2V迁移功能,在线迁移到虚拟化平台上,避免应用的重新部署带来的麻烦,后续需增加的一般应用系统,也可直接在虚拟化平台创建,不需再额外购买硬件设备,减少成本的同时也能加快业务的上线时间。

2、虚拟化应用系统;

1)、Windows Server应用层;

使用Windows 2008 Enterprise Server x86_64安装虚拟系统,Windows 2008 Server系统中将会部署生产系统、ERP系统、用友财务系统、PDM系统、CPP系统、SQL Server 2008数据库、SQL Server 2000数据库、域控制器、DHCP、DNS、文件服务器、vCenter、vSphere软件及开发应用系统。

2)、ERP虚拟化应用层;

可在虚拟化应用层上部署多台应用服务器,并结合金蝶ERP高可用性,配置多机多实例模式,实现分布式计算,加速业务访问。

3)、数据库应用层;

结合VMware底层虚拟化+ Windows操作系统+ SQL Server网格计算功能,架设先进、可靠、稳定的企业级数据库架构。通过VMware底层虚拟化,解决硬件与系统间驱动兼容性问题,还解决当一节点出故障时需要移除节点再添加节点的复杂操作,只需在节点修复后,简单一步就恢复原有节点。使用SQL Server计算功能,能提高现有数据库的性能,解决现有数据库的单点故障问题,在单一服务器出现故障时,保证数据库持续运行,不会影响业务系统,同时,可方便、快速、不影响业务系统的情况下新增计算节点(服务器),达到扩展计算能力的目的。

4)、数据存储层;

目前规划企业新部署的数据库数据及业务应用数据均存储于同一台硬件存储设备上,因考虑业务系统性能和空间容量,中高端企业级光纤存储设备,拥有多槽位和高扩展性,后期可通过简单增加存储磁盘扩展柜方式,增至目前4倍以上空间能力;再配置两台光纤交换机设备,将整体数据库均通过光纤链路统一存放于存储设备上。

核心网络系统:

1)、核心防火墙路由器:性能不变前提下,防火墙、路由器一体化,节约成本方便管理各类策略,同时在线用户数800。

2)、核心网络层:核心网络采用双平面组网(IP HA & LB),可以最大程度上保证网络的100%可靠。

3)、服务器汇聚交换机:两台48口二层交换机,通过IRF技术进行虚拟化,服务器的管理和业务网卡分别交叉连接于两台交换机的端口,建立一个完全冗余的网络链路环境。

4)、SAN交换机:服务器与存储之间通过SAN交换机相连,以便多台服务器可以共享使用存储,两台交换机可以使用整个光纤存储链路完全冗余,8GB的带宽也将为数据的高速传输提供保障。

广州市轩辕宏迈信息科技有限公司专注为各类企业提供信息化网络工程、安防监控、综合布线,弱电工程建设服务。主要包括计算机网络工程、视频监控工程、企业网络综合布线、弱电智能化一站式解决方案等,企业服务热线:400-777-7082。
