74集团军医院弱电工程项目案例

来源: | 发布日期:2021-05-13

74集团军医院地处广州新港中路468号,主楼10栋,是一所综合性三级甲等医院,位于广州市新港中路468号,其弱电工程项目包括:综合布线、安防监控、机房工程及人脸识别门禁系统,该弱电工程由广州轩辕宏迈科技承建。

弱电工程项目

系统设计思路:

综合布线系统

水平区配线架采用六类标准模块化配线架,数据、插座均打在模块式配线架上,内外网单独打配线架。楼内主干采用12芯多模光缆走数据信号,监控机房到每栋楼的汇聚机柜敷设一条12芯光纤。建成后的网络数据,任一个信息插座均既可用于数据,只需在配线架端简单地变动一下跳线。

经过对布线系统的综合规划设计,科学安排施工,本项目布线系统将通过100%的测试,所有布线产品我司均采用ENJOYLINK欢联光缆布线解决方案和超五类铜缆布线解决方案;并提供20年质量保证。

视频监控系统

本系统主要对各楼层通道、安全出入口、主干道、办公区层公共区域,户外园林区域进行24小时监控,以下主要分为三个级别摄像头:

第一个级别的摄像头要带人脸识别功能,主要与公安系统平台接入,导入相关人脸,系统监测该人脸自动报警,主要分布在各个人流的入口要道。

第二级别的摄像头功能主要为区域入侵报警,给摄像头设置网格划分,闯入后系统自动检测到后台弹窗报警,主要分布在各个主要的办公楼,用来监控各个楼内的情况,保证一些涉密设备。

第三级别的摄像头就用普通的摄像头,用来监控一些普通需要监控的区域,24小时实时录像保存。全院把所有监控区域集中于一个新建监控机房内监视器,统一播放原有模拟摄像机及新装摄像机。

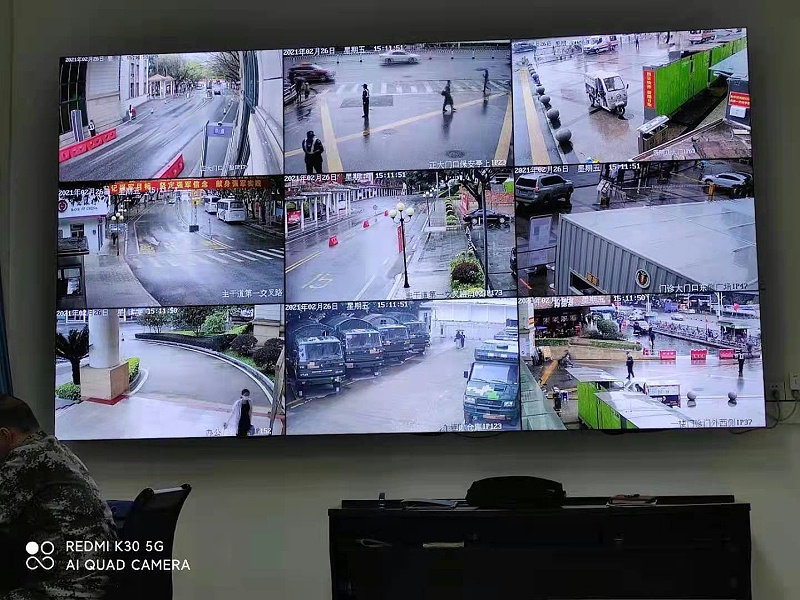

新增监控系统:采用泛智能人脸抓拍机,视频信号集中管理控制,集中管理控结合的解决方案;设备采用【融合智能】大超脑存储控制,并通过网络、光纤将多路视频监控图像送至监控室,监控室配置9台1080P监视器分别显示楼内的监控图像,监控人员通过PC操作、对录像机进行监视、调看、回放等各项操作;同时预留网口给公安系统接入,公安监控室能实现本地拥有的所有设置功能。

监控室设在警务室1层,由两间房间改造而成,配置两台42,核心机柜,将核心设备、交换机、服务器、集中安装于此。

本项目在每层的通道走廊、消防出入口、电梯内、建筑主干道等区域均有监控点位力求监控无盲点;通道走廊主要出入口、院区干道设置人脸识别监控枪机为主,外围及通道等区域配置入侵摄像机,其余地方均为普通摄像机、设置24小时监控录像,后端直接引入机房的视频监控主机。

机房工程

机房(含监控室)设在警务室一层,是计算机网络、应用服务器、综合布线核心设备的管理中心;

机房功能区主要包括:设备间、UPS间、工作间;

系统主要包括:空调、配电和UPS系统,门禁管理系统,防雷、接地系统。

本项目UPS采用三进单出工作方式,后备30分钟蓄电池组。

UPS系统要求在线式采用380V50HZ,三相五线制配线方式,从两个独立电源引入两路供电线。市电配电相应配有双电源自动切换装置用于UPS市电接入。所有线缆、电线均采用镀锌线槽,金属线管安装,不可与弱电线槽线管并用,并保持至少200MM的间距。

人脸识别门禁系统:

该系统是一套基于智能建筑系统集成理念,采用了 TCP/IP构架和模块化设计模式,开发生产的建筑智能化集成管理平台。该系统及其子系统不仅具有强大的系统功能,而且在系统集成方面具有良好的应用能力;系统具有图形化电子地图,可实时反应门的开关状态,门开超时报警;非法使用卡或强行开门锁等非正常情况下系统会将自动发出报警信号,系统将自动记录;可以根据持卡人的身份设置权限,分时段控制人员出入。门禁将安装于办公大楼正门处,联动自动感应门,实现用门禁刷脸自动开门。

在大门电机改装成门禁专用玻璃自动感应门,把红外探测器信号输入到门禁一体机输出口,当验证通过时,系统自动发送信号到大门感应器,实现刷脸自动开门功能。

广州市轩辕宏迈信息科技有限公司专注为各类企业提供信息化网络工程、安防监控、综合布线,弱电工程建设服务。主要包括计算机网络工程、视频监控工程、企业网络综合布线、弱电智能化一站式解决方案等,企业服务热线:400-777-7082。
